Способ одновременного фосфатирования и обезжиривания

Способ одновременного фосфатирования и обезжиривания

Иллюстрации

Показать все

Реферат

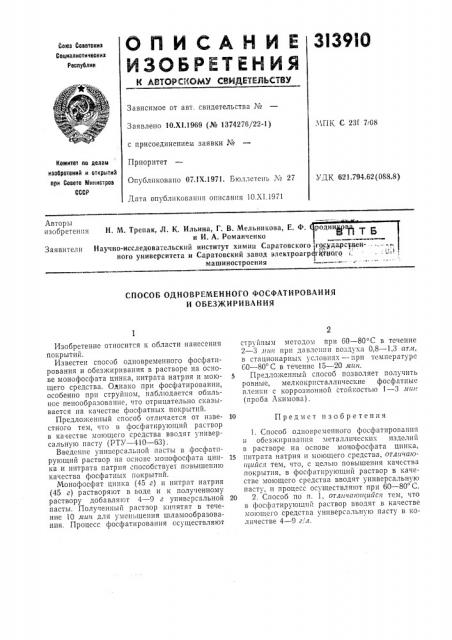

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 10.XI.1969 (№ 1374276/22-1) с присоединением заявки №

Приоритет

Опубликовано 07.IX.1971. Бюллетень № 27

Дратв опубликования описания IО.XI.1971

МПК С 231 7/08

Комитет по делаю изобретений н открытий прн Совете РЛнннстров

СССР

УДК 621.794.62 (088.8) Авторы изобретешгя

H. М. Трепак, Л. К. Ильина, Г. В. Мельникова, E. Ф. и И, А. Романченко

Научно-исследовательский институт химии Саратовского ного университета и Саратовский завод электроагр ейного машиностроения г

Заявители

СПОСОБ ОДНОВРЕМЕННОГО ФОСФАТИРОВАНИЯ

И ОБЕЗКИРИВАНИЯ

Изобретение относится к области нанесения покрытий.

Известен способ одновременного фосфатирования и обезжиривания в растворе на основе монофосфата цинка, нитрата натрия и моющего средства. Однако при фосфатировании, особенно при струйном, наблюдается обильное пенообразование, что отрицательно сказывается на качестве фосфатных покрытий.

Предложенный способ отличается от известного тем, что в фосфатирующий раствор в качестве моющего средства вводят универсальную пасту (РТУ вЂ” 410 — 63).

Введение универсальной пасты в фосфатирующий раствор на основе монофосфата цинка и нитрата натрия способствуе- повышению качества фосфатных покрытий.

Монофосфат цинка (45 г) и нитрат натрия (45 г) растворяют в воде и к полученному раствору добавляют 4 — 9 г универсальной пасты. Полученный раствор кипятят в течение 10 л ин для уменьшения шламообразования. Процесс фосфатирования осуществляют струйным методом при 60 — 80 С в течение

2 — 3 л.ин при давлении воздуха 0,8 — 1,3 атл, в стационарных условиях — при температуре

60 — 80 С в течение 15 — 20 лтн.

Предложенный способ позволяет получить ровные, мелкокристаллические фосфатные пленки с коррозионной стоикостью 1 — 3 лпг-. (проба Акимова).

10 Предмет изобретения

1. Способ одновременного фосфатироганич и обезжиривания металлических изделий в растворе на основе мовофосфата цинка, 15 нитрата натрия и моющего средства, отлпча>оп1ийсл тем, что, с целью повышения качества покрытия, в фосфатирующий раствор в качестве моющсго средства вводят универсальную пасту, и процесс осуществляют при 60 — 80 С.

20 2. Способ по п. 1, отлпчто цийсл тем, что в фосфатирующий раствор вводят в качестве моющего средства универсальную пасту в количестве 4 — 9 г, л.
