3I4030

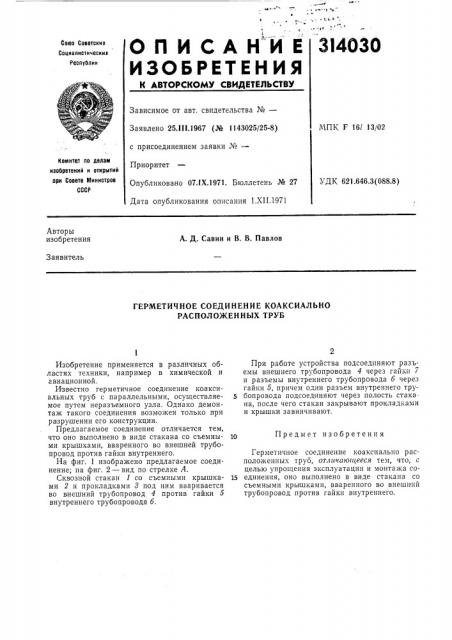

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республин

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 25.111.1967 (№ 1143025/25-8) с присоединением заявки №вЂ”

Приоритет

Опубликовано 071Х.1971. Бюллетень № 27

Дата опубликования описания 1.Х11.1971

МПК F 16l 13/02

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.646.3(088.8) Авторы изобретения

А. Д. Савин и В. В. Павлов

Заявитель

ГЕРМЕТИЧНОЕ СОЕДИНЕНИЕ КОАКСИАЛЬНО

РАСПОЛОЖЕННЫХ ТРУБ

Изобретение применяется в различных областях техники, например в химической и авиационной.

Известно герметичное соединение коаксиальных труб с параллельными, осуществляемое путем неразъемного узла. Однако демонтаж такого соединения возможен только при разрушении его конструкции.

Предлагаемое соединение отличается тем, что оно выполнено в виде стакана со съемными крышками, вваренного во внешней трубопровод против гайки внутреннего.

На фиг. 1 изображено предлагаемое соединение; на фиг. 2 — вид по стрелке Л.

Сквозной стакан 1 со съемными крышками 2 и прокладками 8 под ним вваривается во внешний трубопровод 4 против гайки 5 внутреннего трубопровода б.

При работе устройства подсоединяют разьемы внешнего трубопровода 4 через гайки 7 и разъемы внутреннего трубопровода б через гайки 5, причем один разъем внутреннего трубопровода подсоединяют через полость стакана, после чего стакан закрывают прокладками и крышки завинчивают.

10 Предмет изобретения

Герметичное соединение коаксиально расположенных труб, от.гичаюигееся тем, что, с целью упрощения эксплуатации и монтажа со1S единения, оно выполнено в виде стакана со съемными крышками, вваренного во внешний трубопровод против гайки внутреннего.

314ОЗО

ВиРА

Редактор Т. Гаврикова

Заказ 3256/6 Изд. № 1333 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, R-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель Р. Хлудова

Текред А. Камышиикова

Корректоры: Л. Корогод и А. Николаева
