314О3!

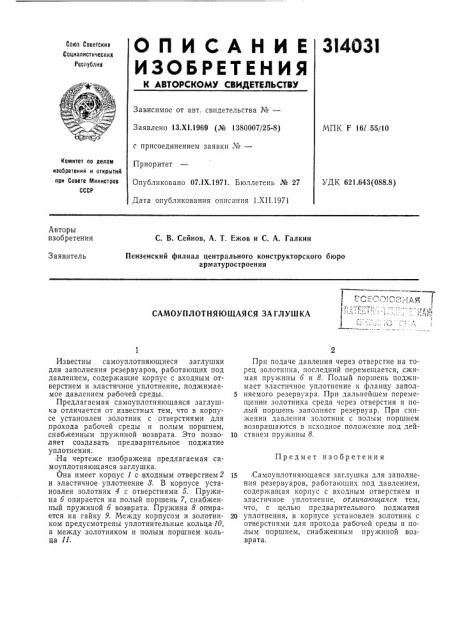

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 13.XI.1969 (№ 1380007/25-8) с присоединением заявки ¹â€”

Приоритет

Опубликовано 07 1Х.1971. Бюллетень № 27

Дата опубликования описания 1.XII.1971

МПК F 16l 55/10

Комитет по делам изобретений и открытий, при Совете Министров

СССР

УДК 621.643(088.8) Авторы изобретения

С. В. Сейнов, А. T. Ежов и С. А. Галкин

Заявитель

Пензенский филиал центрального конструкторского бюро арматуростроения

САМОУПЛОТНЯЮЩАЯСЯ ЗАГЛУШКА

Предмет изобретени я

Известны самоуплотняющиеся заглушки для заполнения резервуаров, работающих под давлением, содержащие корпус с входным отверстием и эластичное уплотнение, поджимаемое давлением рабочей среды.

Предлагаемая самоуплотняющаяся заглушка отличается от известных тем, что в корпусе установлен золотник с отверстиями для прохода рабочей среды и полым поршнем, снаб кенным пружиной возврата. Это позволяет создавать предварительное поджатие уплотнения. ,На чертеже изображена предлагаемая самоуплотняющаяся заглушка.

Она имеет корпус 1 с входным отверстием 2 и эластичное уплотнение 8. В корпусе установлен золотник 4 с отверстиями б. Пружина б опирается на полый поршень 7, снабженный пружиной б воз врата. Пружина 8 опирается на гайку 9. Между корпусом и золотником предусмотрены уплотнительные кольца 10, а между золотником и полым поршнем кольца 11.

При подаче давления через отверстие на торец золотника, последний перемещается, сжимая пружины б и 8. Полый поршень поджимает эластичное уплотнение к фланцу заполняемого резервуара. При дальнейшем перемещении золотника среда через отверстия и полый поршень заполняет резервуар. При снижении давления золотник с полым поршнем возвращаются в исходное положение под дей10 ствием пружины 8.

1 Самоуплотняющаяся заглушка для заполнения резервуаров, работающих под давлением, содержащая корпус с входным отверстием и эластичное уплотнение, отличающаяся тем, что, с целью предварительного поджатия

20 уплотнения, в корпусе установлен золотник с отверстиями для прохода рабочей среды и полым поршнем, снабженным пружиной возврата.
