Патент ссср 314061
Иллюстрации
Реферат

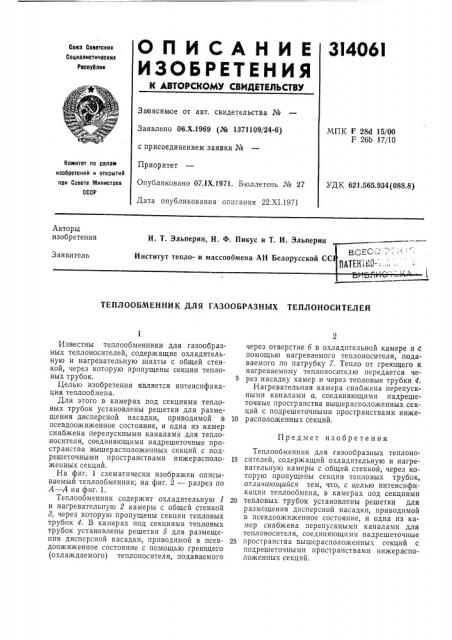

3I406I
О П И СА Н И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советокик
Социалиотическик
Реопублик
За висимое от авт, свидетельства №
Заявлено 06.Х.1969 (№ 1371109/24-6) с присоединением заявки №
Приоритет
Опубликовано 07.1Х.1971. Бюллетень № 27
Дата опубликования описания 22.XI.1971
МПК F 28d 15/00
F 26b 17/10
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621.565.934(088.8) Авторы изобретения
И. T. Эльперин, И. Ф. Пикус и Т. И. Эльперин
Заявитель
Институт тепло- и массообмена АН Белорусской СС
ТЕПЛООБМЕННИК ДЛЯ ГАЗООБРАЗНЫХ TEIIJIOHOCHTEJIEA
Предмет изобретения
Известны теплообменники для газообразных теплоносителей, содержащие охладительную и нагревательную шахты с общей стенкой, через которую пропущены секции тепловых трубок.
Целью изобретения является интенсификация теплообмена.
Для этого в камерах под секциями тепловых трубок установлены решетки для размещения дисперсной насадки, приводимой в псевдоожиженное состояние, и одна из камер снабжена перепускными каналами для теплоносителя, соединяющими надрешеточные пространства вышерасположенных секций с подрешеточными пространствами нижерасположенных секций.
На фиг. 1 схематически изображен описываемый теплообменник; на фиг. 2 — разрез по
А — А на фиг. 1.
Теплообменник содержит охладительную 1 и нагревательную 2 камеры с общей стенкой
8, через которую пропущены секции тепловых трубок 4. В камерах под секциями тепловых трубок установлены решетки 5 для размещения дисперсной насадки, приводимой в псевдоожиженное состояние с помощью греющего (охлаждаемого) теплоносителя, подаваемого через отверстие б в охладительной камере и с помощью нагреваемого теплоносителя, подаваемого по патрубку 7. Тепло от греющего к нагреваемому теплоносителю передается че5 рез насадку камер и через тепловые трубки 4.
Нагревательная камера снабжена перепускными каналами а, соединяющими надрешеточные пространства вышерасположенных секций с подрешеточными пространствами ниже10 расположенных секций.
Теплообменник для газообразных теплоно15 сителей, содержащий охладительную и нагревательную камеры с общей стенкой, через которую пропущены секции тепловых трубок, отличающийся тем, что, с целью интенсификации теплообмена, в камерах под секциями
20 тепловых трубок установлены решетки для размещения дисперсной насадки, приводимой в псевдоожиженное состояние, и одна из камер снабжена перепускными каналами для теплоносителя, соединяющими надрешеточные
25 пространства вышерасположенных секций с подрешеточными пространствами нижерасположенных секций.
