Реферат

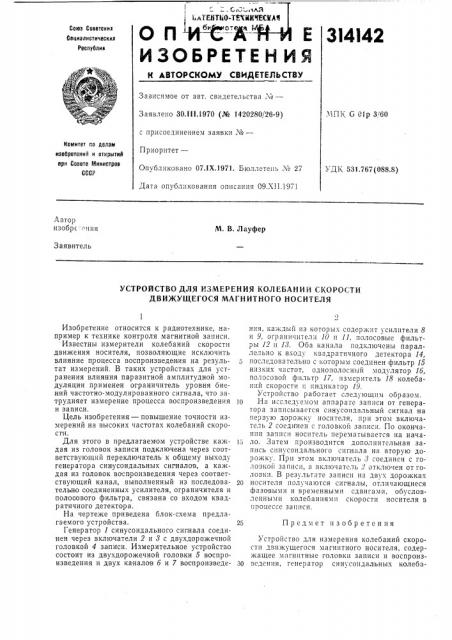

т ь3 и тлЛ ! 1 лТЕЙТЫО-ТЕ% ККЧВСММ би .от а

О П-И вЂ” С Е

ИЗОБРЕТЕН ИЯ

Союз Сооетокиз

Социалистическил

Реолублил

3l4l42

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹â€”

Заявлено ЗОЛН.1970 (№ 1420280/26-9) с присоединением заявки М—

Приоритет—

Опубликовано 07.!Х.1971. Бюллетень ¹ 27

Дата опубл,êîâàíèÿ описания 09.XII.1971

МПК 6 0lр 3, 60

Комитет ло делам изобретений и открытий ерч Сонете Миниотрое

СССР

УДК 531.76?(088.8) Автор изобрс "ния

М. В. Лауфер

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ КОЛЕБАНИИ СКОРОСТИ

ДВИЖУЩЕГОСЯ МАГНИТНОГО НОСИТЕЛЯ

Изобретение относится к радиотехнике, например к технике контроля магнитной записи.

Известны измерители колебаний скорости движения носителя, позволяющие исключить влияние процесса воспроизведения на результат измерений. В таких устройствах для устранения влияния паразитной амплитудной модуляции применен ограничитель уровня биений частотно-модулированного сигнала, что затрудняет измерение процесса воспроизведения и записи.

Цель изобретения — повышение точности измерений на высоких частотах колебаний скорости.

Для этого в предлагаемом устройстве каждая из головок записи подключена через соответствующий переключатель к общему выходу генератора синусоидальных сигналов, а каждая из головок воспроизведения через соответствующий канал, выполненный из последовательно соединенных усилителя, ограничителя и полооового фильтра, связана со входом квадратичного детектора, На чертеже приведена блок-схема предлагаемого устройства.

Генератор 1 синусоидального сигнала соединен через включатели 2 и 8 с двухдорожечной головкой 4 за писи. Измерительное устройство состоит из двухдорожечной головки 5 воспроизведения и двух каналов б и 7 воспроизведеHl1B, каждый 113 которых cogepiK 1T 1 си чители 8 и 9, ограничител:l 10 и 11, полосовые фильтры 12 и 13. Оба канала подключены параллельно к входу квадратичного детектора 14, последовательно с которым соединен фильтр 15 низких частот, однополосный модулятор 16, полосовой фильтр 17, измеритель 18 колебаний скорости и индикатор 19.

Устройство работает следу1ощим образом.

Ip На исследуемом аппарате записи от генератора записывается синусоидальный сигнал на первую дорожку носителя, при этом включатель 2 соединен с головкой записи. По окончании записи носитель перематывается на нача15 ло. Затем производится дополнительная запись синусоидального сигнала на вторую дорожку. При этом включатель 8 соединен с голозкой записи, а включатель 2 отключен от головки. В результате записи на двух дорожках

20 носителя получаются сигналы, отличающиеся фазовыми и временными сдвигами. обусловленными колебаниями скорости носителя в пооцессс записи.

25 Предмет изобретения

Устройство для измерения колебаний скорости движущегося магнитного носителя, содержащее магнитные головки записи и воспроиз3р ведения, генератор синусоидальных колеба314142

Составитель Б. Переверзев

Текред Л. В. Куклина Корректор В. И. Жолудева

Редактор T. В. Иванова

Заказ 6484

Изд М 122

Тираж 473

Подписное

Ll,ÍÈÈÏÈ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4/5

Областная типография Костромского управления по печати ний, квадратичный детектор, связанный с измерителем колебания скорости через последовательно соединенные фильтр низких частот, однополосный модулятор и полосовой фильтр, отличающееся тем, что, с целью повышения точности измерений, каждая из головок записи подключена через соответствующий переключатель к общему выходу генератора синусоидальных сигналов, а каждая из головок воспроизведения через соответствующий канал, выполненный из последовательно соеди5 ненных усилителя, ограничителя и полосового фильтра, связана со входом квадратичного детектора,
