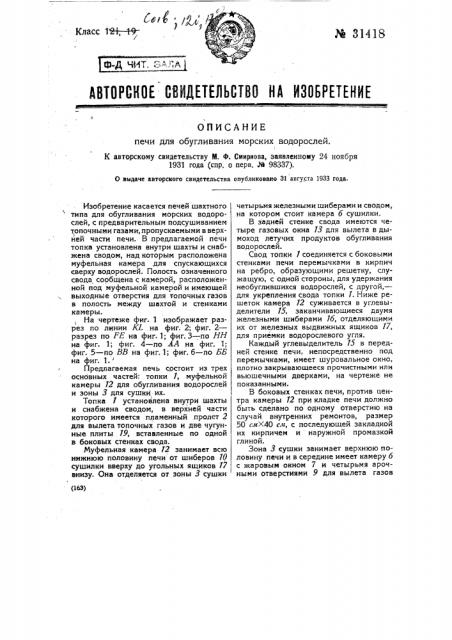

ABTOPGHIjE СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ печи для обугливания морских водорослей. (К авторскому свидетельству IN Ф. Смирнова, заявленному 24 ноября

1931 года (спр. о перв, М 98337).

0 выдаче авторского свидетельства опубликовыо 31 августа 1933 года. (163) Изобретение касается печей шахтного типа для обугливания морских водорослей, с предварительным подсушиванием топочными газами, пропускаемыми в верхней части печи. В предлагаемой печи топка установлена внутри шахты и снабжена сводом, над которым расположена муфельная камера .для спускающихся сверху водорослей. Полость означенного свода сообщена с камерой, расположенной под муфельной камерой и имеющей выходные отверстия для топочных газов в полость между шахтой и стенками камеры.

На чертеже фиг. 1 изображает разрез по линии KL .на фиг. 2; фиг. 2— разрез по FF на фиг. 1; фиг.3 — по HH на фиг. 1; фиг. 4 — по АА на фиг. 1; фиг. 5 — по ВВ на фиг. 1; фиг. б — по ББ на фиг. 1.

Предлагаемая печь состоит из трех основных частей: топки 1, муфельной камеры 12 для обугливания водорослей и эоны 3 для сушки-их.

Топка 1 установлена внутри шахты и снабжена сводом, в верхней части которого имеется пламенный пролет 2 для вылета топочных газов и две чугунные плиты 19, вставленные по одной в боковых стенках свода.

Муфельная камера 12 занимает всю нижнюю половину печи от шиберов 10 сушилки вверху до угольных ящиков 17 внизу. Она отделяется от зоны 3 сушки четырьмя железными шиберами и сводом, на котором стоит камера 6 сушилки.

В задней стенке свода имеются четыре газовых окна 13 для вылета в дымоход летучих продуктов обугливания водорослей.

Свод топки 1 соединяется с боковыми стенками печи перемычками в кирпич на ребро, образующими решетку, служащую, с одной стороны, для удержания необуглившихся водорослей, с другой,— для укрепления свода топки 1. Ниже решеток камера 12 суживается в углевыделители 15, заканчивающиеся двумя железными шиберами 16, отделяющими их от железных выдвижных ящиков 17, для приемки водорослевого угля.

Каждый углевыделитель 15 в передней стенке печи, непосредственно под перемычками, имеет шуровальное окно, плотно закрывающееся прочистными или вьюшечными дверками, на чертеже не показанными.

В боковых стенках печи, против центра камеры 12 при кладке печи должно быть сделано по одному отверстию на случай внутренних ремонтов, размер

50 смХ40 см, с последующей закладкой их кирпичем и наружной промазкой глиной.

Зона 3 сушки занимает верхнюю половину печи и в середине имеет камеру 6 с жаровым окном 7 и четырьмя арочными отверстиями 9 для вылета газов в сушилку и сушилку с опрокидывающимися железными решетками 5, разделенную кирпичными стенками на четыре части, соответствующие четырем шиберам и четырем опрокидывающимся решеткам, а также загрузочные 4 и смо. тровые 11 отверстия (дверки).

Предлагаемая печь функционирует следующим обрезом: сырые водоросли, частично подсушенные на опрокидывающихся решетках, сваливаются на шибера 10 сушилки и там досушиваются до абсолютно сухого состояния. Когда на шиберах накопится слой сухих водо; рослей до опрокидывающихся решеток, шибера открываются путем вдвигания их в арочные отверстия 9 испарителя и водоросли сваливаются в камеру 12 на раскаленный свод топки.

Водоросли обугливаются без доступа воздуха. В случае необходимости воздух может быть подан через шуровочные отверстия углевых делителей 75.

Частично или даже полностью обуглившиеся водоросли, падая через кирпичную решетку вниз, прокал ива ются в углевыделителях 15 и полученный уголь сваливается. через шибера угле. выделителя на съемные железные решетки угольных ящиков 17 для очистки от камней и для периодической выгрузки в наглухо закрывающиеся железные или кирпичные морильницы для охлаждения.

Топочные газы из топки 1 направляются через .пламенный пролет 2 в вертикальный дымоход, оттуда через жаровое окно 7.в камеру 6, а из последней, через арочные отверстия 9 и слой водорослей в сушилке,— в .трубу.

Горючие продукты обугливания водорослей засасываются через газовые пролеты 73 в вертикальный дымоход газами топки 1, имеющими более высокую температуру, сгорают в их пламени и вместе с ними идут для сушки водорослей.

Предмет изоб ре тени я.

Печь шахтного типа для обугливания морских водорослей, в которой применено подсушивание водорослей пропу скаемых через них в верхней части печи топочными газами, отличающаяся тем, что топка 1 установлена внутри шахты и снабжена сводом, над которым расположена муфельная камера 12 для спускающихся сверху водорослей, полость какового свода сообщена с камерой 6, расположенной над камерой 12 и имеющей выходные отверстия для топочных газов в полость между шахтой и стенками камеры.
