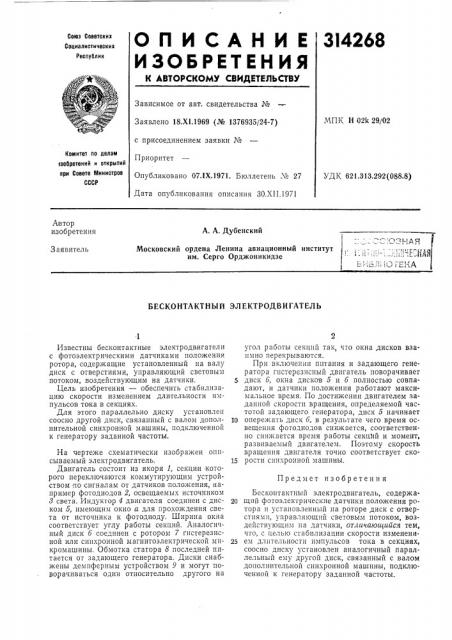

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3I4268

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 18.XI.1969 (№ 1376935/24-7) с присоединением заявки ¹

Приоритет

МПК H 02k 29/02

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 07.IX 1971. Бюллетень М 27

УДК 621,313.292(088.8) Дата опубликования описания 30.XI I.1971

Автор изобретения

А. А. Дубенский. л 1 д 1

Московский ордена Ленина авиационный институт им. Серго Орджоникидзе

Заявитель

БЕСКОНТАКТНЫЙ ЭЛЕКТРОДВИГАТЕЛЪ

Предмет изобретения

Известны бесконтактные электродвигатели с фотоэлектрическими датчиками положения ротора, содержащие установленный на валу диск с отверстиями, управляющий световым потоком, воздействующим на датчики.

Цель изобретения — обеспечить стабилизацию скорости изменением длительности импульсов тока в секциях.

Для этого параллельно диску установлен соосно другой диск, связанный с валом дополнительной синхронной машины, подключенной к генератору заданной частоты.

На чертеже схематически изображен описываемый электродвигатель.

Двигатель состоит из якоря 1, секции которого переключаются коммутирующим устройством по сигналам от датчиков положения, например фотодиодов 2, освещаемых источником

8 света. Индуктор 4 двигателя соединен с диском 5. имеющим окно а для прохождения света от источника к фотодиоду. Ширина окна соответствует углу работы секций. Аналогичный диск 6 соединен с ротором 7 гистерезисной или синхронной магнитоэлектрической микромашины. Обмотка статора 8 последней питается от задающего генератора. Диски снабжены демпферным устройством 9 и могут поворачиваться один относительно другого на угол работы секций так, что окна дисков взаимно перекрываются.

При включении питания и задающего генератора гпстерезисный двигатель поворачивает диск 6, окна дисков 5 и 6 полностью совпадают, и датчики положения работают максимальное время. По достижении двигателем заданной скорости вращения, определяемой частотой задающего генератора, диск 5 начинает

10 опережать диск 6, в результате чего время освещения фотодиодов снижается, соответственно снижается время работы секций и момент, развиваемый двигателем. Поэтому скорость вращения двигателя точно соответствует ско15 рости синхронной машины.

Бесконтактный электродвигатель, содержа2О щий фотоэлектрические датчики положения ротора и установленный на роторе диск с отверстиями, управляющий световым потоком, воздействующим на датчики, отличающийся тем, что, с целью стабилизации скорости изменени25 ем длительности импульсов тока в секциях, соосно диску установлен аналогичный параллельный ему другой диск, связанный с валом дополнительной синхронной машины, подключенной к генератору заданной частоты.
