Способ сушки капиллярнопористых материалов
Иллюстрации
Реферат

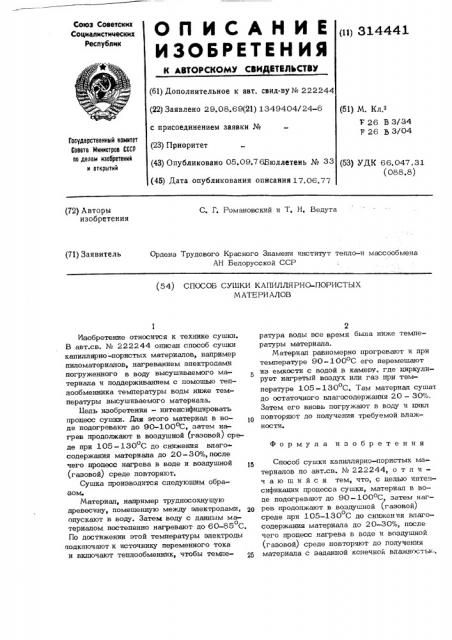

О П И С А Н И Е () 314441
ИЗОБРЕТЕН Nfl
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву№ 222244 (22) Заявлено 29.08,69(21) 1349404/24-6 с присоединением заявки № (23) Приоритет (43) Опубликовано 05.09.76Бюллетень № 33 (45) Дата опубликования описания 17.06.77 (51) М. Кл.е
7 26 В 3/34
Р 26 В 3/04
Гасударственный комитет
Совета Министров СССР ао делам изооретений и открытий (53) УДК 66.047.31 (088.8) (72) Авторы изобретения
С. Г. Романовский и Т. Н. Ведута (71) Заявитель
Ордена Трудового Красного Знамени институт тепло-и массообмена
АН Белорусской ССР (54) СПОСОБ СУШКИ КАПИЛЛЯРНО -ПОРИСТЫХ
М АТЕ РИАЛОВ
Изобретение относится к техтике сушки.
В авт.св. № 222244 описан способ сушки капиллярно -пористых материалов, например пиломатериалов, нагреванием электродами погруженного в воду высушиваемого материала и поддерживанием с помощью теплообменника температуры воды ниже температуры высушиваемого материала.
Цель изобретения — интенсифицировать процесс сушки. Для этого материал в воде подогревают до 90-100оС, затем нагрев продолжают в воздушной (газовой) среде при 105 - 130 С до снижения влаго о содержания материала до 20-30%, после чего процесс нагрева в воде и воздушной (газовой) среде повторяют.
Сушка производится следующим образом.
Материал, например трудносохнушую древесину, помещенную между электродами, gp опускают в воду. Затем воду с данным мао териалом постепенно нагревают до 60-85 С.
По достижении этой температуры электроды подключают к источнику переменного тока и включают теплообменник, чтобы темпе2 ратура воды все время была ниже температуры материала.
Материал равномерно прогревают и при температуре 90-100оС его перемещают из емкости с водой в камеру. где циркулирует нагретый воздух или газ при температуре 105-130 С. Там материал сушат до остаточного влагосодержания 20 — 30%.
Затем его вновь погружают в воду и цикл повторяют до получения требуемой влажности
Формула изобретения
Способ сушки капиллярно-пористых материалов по авт.св. ¹ 222244, о т л ич а ю шийся тем, что, с целью интенсификации процесса сушки, материал в воде подогревают до 90-100оС, затем нагрев продолжают в воздушной (газовой) о среде при 105-130 С до снижения влагосодержания материала до 20-30%, после чего процесс нагрева в воде и воздушной (газовой) среде повторяют до получения материала с заданной конечной влажностьк.
