Способ сушки капиллярнопористых материалов
Иллюстрации
Реферат

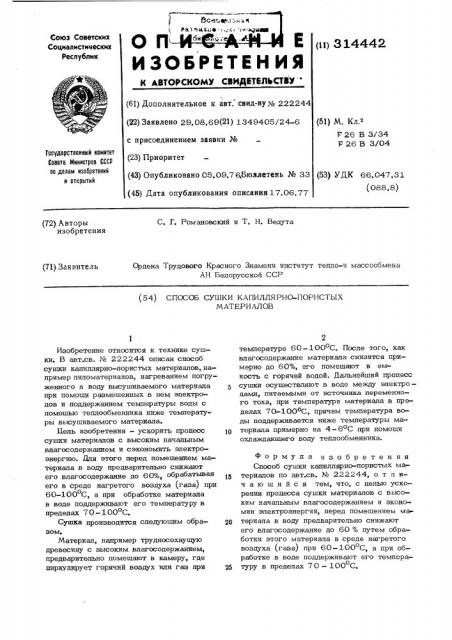

E О П
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик (ц) 314442
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт . свид-ву№ 222244 (22) Заявлено 29.08.69(21) 1349405/24-6 с присоединением заявки № (23) Приоритет (43) Опубликовано 05.09.7 6,Бюллетень № 33 (45) Дата опубликования описания17.06.77 (51) М. Кл е
Г 26 В 3/34
Р 26 В 3/04
Гасударственный комитет
Совета Министров СССР
Il0 делам изобретений и открытий (53) УДК 66.047,31 (088.8) С ° I е .Романовский и Т. Н. Ведута (72) Авторы изобретения
Ордена Трудового Красного Знамени институт тепло-и массообмена
AH Белорусской ССР (71) Заявитель (54) СПОСОБ СУШКИ КАПИЛЛЯРНО-ПОРИСТЫХ
М АТЕРИ АЛОВ
Изобретение относится к технике сушки. В авт.св. № 222244 описан способ сушки капиллярно-пористых материалов, например пиломатериалов, нагреванием погруженного в воду высушиваемого материала при помощи размещенных в нем электродов и поддержанием температуры воды с помощью теплообменника ниже температуры высушиваемого материала.
Бель изобретения — ускорить процесс сушки материалов с высоким начальным влагосодержанием и сэкономить электроэнергию. Йля этого перед помещением материала в воду предварительно снижают его влагосодержание до 60%, обрабатывая
его в среде нагретого воздуха (газа) при
60-100 С, а при обработке материала в воде поддерживают его температуру в пределах 70-100 С.
Сушка производится следуюшим образом.
Материал, например трудносохнушую древесину с высоким влагосодержанием, предварительно помещают в камеру, где циркулирует горячий воздух или газ при
2 температуре 60-100 С. После того, как влагосодержание материала снизится примерно до 60%, его помещают в емкость с горячей водой. Дальнейший процесс сушки осуществляют в воде между электро— дами, питаемыми от источника переменного тока, при температуре материала в пределах 70-100оС, причем температура воды поддерживается ниже температуры материала примерно на 4-6оС при помощи охлаждающего воду теплообменника. формула изобретения
Способ сушки капиллярно-пористых маИ териалов по авт.св. № 222244, о т л ич а ю шийся тем, что, с целью ускорения процесса сушки материалов с высоким начальным влагосодержанием и экономии электроэнергии, перед помещением марЕ териала в воду предварительно снижают его влагосодержание до 60 % путем обработки этого материала в среде нагретого воздуха (газа) лри 60-100 С, а при обработке в воде поддерживают его темпера 5 туру в пределах 70 — 100 С.
