1; -,С

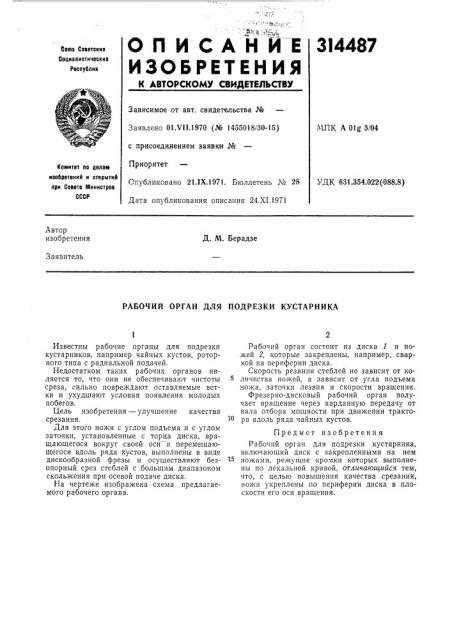

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ зкg .ль 4

3I4487

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 01.VI I.1970 (№ 1455018!30-15) с присоединением заявки №

Приоритет

Опубликовано 21.IX.1971. Бюллетень № 28

Дата опубликования описания 24.XI.1971

МПК А 01 @ 3/04

Комитет по делам иаобретений и открытий при Совете Министров

СССР

УДК 631.354.022(088.8) Автор изобретения

Д. М. Берадзе

Заявитель

РАБОЧИЙ ОРГАН ДЛЯ ПОДР ЕЗ КИ КУСТАРНИКА

Известны рабочие органы для подрезки кустарников, например чайных кустов, роторного типа с радиальной подачей.

Недостатком таких рабочих органов является то, что они не обеспечивают чистоты среза, сильно повреждают оставляемые ветки и ухудшают условия появления молодых побегов.

Цель изобретения — улучшение качества срезания.

Для этого ножи с углом подъема и с углом заточки, установленные с торца диска, вращающегося вокруг своей оси и перемещающегося вдоль ряда кустов, выполнены в виде дискообразной фрезы и осуществляют безопорный срез стеблей с большим диапазоном скольжения при осевой подаче диска.

На чертеже изображена схема предлагаемого рабочего органа.

Рабочий орган состоит из диска 1 и ножей 2, которые закреплены, например, сваркой на периферии диска.

Скорость резания стеблей не зависит от количества ножей, а зависит от угла подъема ножа, заточки лезвия и скорости вращения.

Фрезерно-дисковый рабочий орган получает вращение через карданную передачу от вала отбора мощности при движении трактора вдоль ряда чайных кустов.

Предмет изобретения

Рабочий орган для подрезки кустарника, включающий диск с закрепленными на нем ножами, режущие кромки которых выполнены по лекальной кривой, отличающийся тем, что, с целью повышения качества срезания, ножи укреплены по периферии диска в плоскости его оси вращения.

314487

Составитель Л. Ясакова

Редактор Н. Спиридонова Техрсд А. A. Камышникова Корректор E. В. Исакова

Зак. 3175/14 Изд. Мз 1349 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
