3!45)3

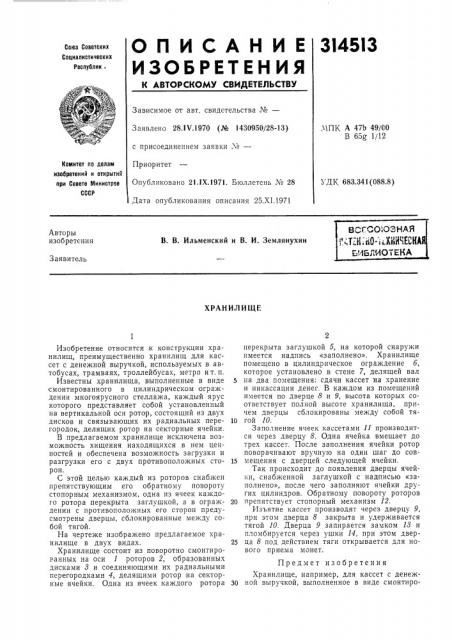

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик .

Зависимое от авт. свидетельства №вЂ”

Заявлено 28 1К1970 (№ 1430950/28-13) с присоединением заявки ¹â€”

Приоритет

Опубликовано 21.IX.1971, Бюллетень ¹ 28

Дата опубликования описания 25.XI.1971

МПК А 47b 49/00

В 65g 1/12

Комитет по делам изобретений и открытии при Сосете Министрое

СССР

УДК 683.341(088.8) Авторы изобретения

В. В. Ильменский и В. И. Землянухин

Заявитель

ХРАНИЛИЩЕ

Изобретение относится к конструкции хранилищ, преимущественно хранилищ для кассет с денежной выручкой, используемых в автобусах, трамваях, троллейбусах, метро и т, п.

Известны хранилища, выполненные в виде смонтированного в цилиндрическом ограждении многоярусного стеллажа, каждый ярус которого представляет собой установленный на вертикальной оси ротор, состоящий из двух дисков и связывающих их радиальных перегородок, делящих ротор на секторные ячейки.

В предлагаемом хранилище исключена возможность хищения находящихся в нем ценностей и обеспечена возможность загрузки и разгрузки его с двух противоположных сторон.

С этой целью каждый из роторов снабжен препятствующим его обратному повороту стопорным механизмом, одна из ячеек каждого ротора перекрыта заглушкой, а в ограждении с противоположных его сторон предусмотрены дверцы, сблокированные между собой тягой.

На чертеже изображено предлагаемое хранилище в двух видах.

Хранилище состоит из поворотно смонтированных на оси 1 роторов 2, образованных дисками 8 и соединяющими их радиальными перегородками 4, делящими ротор на секторные ячейки. Одна из ячеек каждого ротора перекрыта заглушкой 5, на которой снаружи имеется надпись «заполнено». Хранилище помещено в цилиндрическое ограждение б, которое установлено в стене 7, делящей вал

5 на два помещения: сдачи кассет на хранение и инкассации денег. В каждом из,помещений имеется по дверце 8 и 9, высота которых соответствует полной высоте хранилища, причем дверцы сблокированы между собой тя10 гой 10.

Заполнение ячеек кассетами 11 производится через дверцу 8. Одна ячейка вмещает до трех кассет. После заполнения ячейки ротор поворачивают вручную на один шаг до сов15 мещения с дверцей следующей ячейки, Так происходит до появления дверцы ячейки, снабженной заглушкой с надписью «заполнено», после чего заполняют ячейки других цилиндров. Обратному повороту роторов

2о препятствует стопорный механизм 12.

Изъятие кассет производят через дверцу 9, при этом дверца 8 закрыта и удерживается тягой 10. Дверца 9 запирается замком 18 и пломбируется через ушки 14, при этом двер25 ца 8 под действием тяги открывается для нового приема монет.

Предмет изобретения

Хранилище, например, для кассет с денежЗО ной выручкой, выполненное в виде смонтиро314513

Составитель Л. Житомирская

Редактор Г. Бялобжеская Техред А. А. Камышиикова Корректор Н. Коваленко

Заказ 3267/4 Изд. № 1338 Тираж 473 Подписное

ЦНИИПИ Комитета но делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4

Типография, пр. Сапунова, 2 ванного в цилиндрическом ограждении многоярусного стеллажа, каждый ярус которого представляет собой установленный на вертикальной оси ротор, состоящий из двух дисков и связывающих их радиальных перегородок, делящих ротор на секторные ячейки, отличаюи1ееся тем, что, с целью исключения хищений находящихся в нем ценностей и обеспечения возможности загрузки и разгрузки его с двух противоположных сторон, каждый из роторов снабжен препятствующим обратному его повороту стопорным механизмом, одна из ячеек каждого ротора перекрыта заглушкой, а в ограждении с противоположных его сторон предусмотрены дверцы, сблокированные тежду собой тягой.
