Реферат

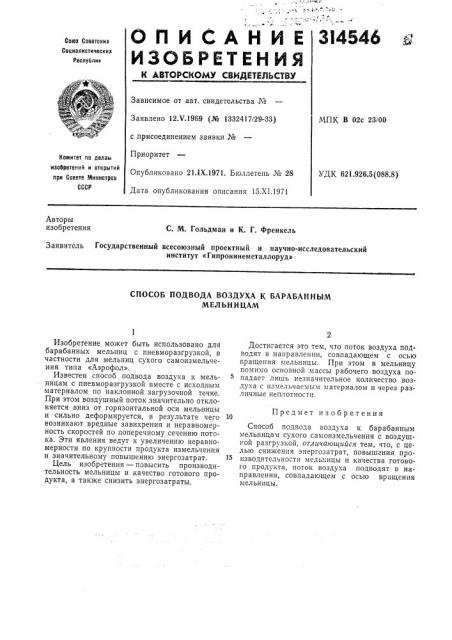

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 12.V.1969 (№ 1332417/29-33) с присоединением заявки №

Приоритет

Опубликовано 21.1Х.1971. Бюллетень № 28

Дата опубликования описания 15.XI.1971

МПК В 02с 23i00

Котаитет по делаю изобретений и открытий при Совете Министров

СССР

УДК 621.926.5(088.8) Авторы изобретения

С. М. Гольдман и К. Г. Френкель

Заявитель Государственный всесоюзный проектный и научно-исследовательский институт «Гипронинеметаллоруд>

СПОСОБ ПОДВОДА ВОЗДУХА К БАРАБАННЫМ

МЕЛ ЬН И ЦАМ

Изобретение может быть использовано для барабанных мельниц с пневморазгрузкой, в частности для мельниц сухого самоизмельчения типа «Аэрофол».

Известен способ подвода воздуха к мельницам с пневморазгрузкой вместе с исходным материалом по наклонной загрузочной течке.

При этом воздушный поток значительно отклоняется вниз от горизонтальной оси мельницы и сильно деформируется, в результате чего возникают вредные завихрения и неравномерность скоростей по поперечному сечению потока. Эти явления ведут к увеличению неравномерности по крупности продукта измельчения и значительному повышению энергозатрат.

Цель изобретения — повысить производительность мельницы и качество готового продукта, а также снизить энергозатраты.

Достигается это тем, что поток воздуха под. водят в направлении, совпадающем с осью вращения мельницы. При этом в мельницу помимо основной массы рабочего воздуха попадает лишь незначительное количество воздуха с измельчаемым материалом и через различные неплотности.

Предмет изобретения

Способ подвода воздуха к барабанным мельницам сухого самоизмельчения с воздушной разгрузкой, отличающийся тем, что, с целью счижения энергозатрат, повышения производительности мельницы и качества готового продукта, поток воздуха подводят в направлении, совпадающем с осью вращения мельницы.
