Реферат



3l4558

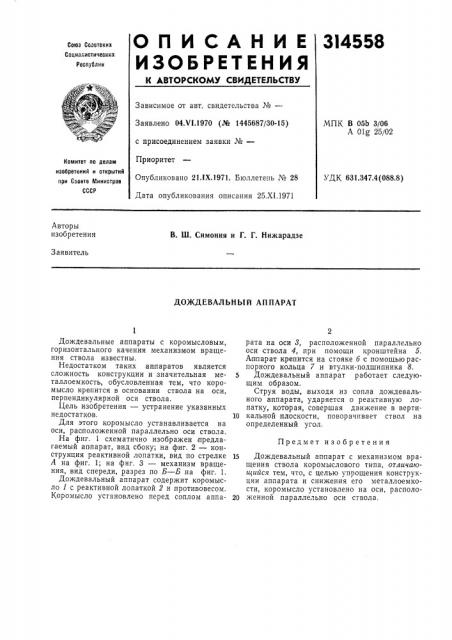

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 04.VI.1970 (№ 1445687/30-15) с присоединением заявки №вЂ”

Приоритет

Опубликовано 21ЛХ.1971. Бюллетень ¹ 28

Дата опубликования описания 25.XI.1971

МПК В 05Ь 3/06

А Olg 25 02

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 631.347.4 (088.8) Авторы изобретения

В. Ш. Симония и Г. Г. Нижарадзе

Заявитель

ДОЖДЕВАЛЬНЫЙ АППАРАТ

Дождевальные аппараты с коромысловым, горизонтального качения механизмом вращения ствола известны, Недостатком таких аппаратов является сложность конструкции и значительная металлоемкость, обусловленная тем, что коромысло крепится в основании ствола на оси, перпендикулярной оси ствола.

Цель изобретения — устранение указанных недостатков.

Для этого коромысло устанавливается на оси, расположенной параллельно оси ствола.

На фиг. 1 схематично изображен предлагаемый аппарат, вид сбоку; на фиг. 2 — конструкция реактивной лопатки, вид по стрелке

Л на фиг. 1; на фиг. 3 — механизм вращения, вид спереди, разрез по Б — Б .на фиг. 1.

Дождевальный аппарат содержит коромысло 1 с реактивной лопаткой 2 и противовесом.

Коромысло установлено перед соплом аппарата на оси 8, расположенной параллельно оси ствола 4, при помощи кронштейна 5.

Аппарат крепится на стояке 6 с помощью распорного кольца 7 и втулки-подшипника 8.

5 Дождевальный аппарат работает следующим образом.

Струя воды, выходя из сопла дождевального аппарата, ударяется о реактивную лопатку, которая, совершая движение в верти10 кальной плоскости, поворачивает ствол на определенный угол.

Предмет изобретения

15 Дождевальный аппарат с механизмом вращения ствола коромыслового типа, отлачаюи ийся тем, что, с целью упрощения конструкции аппарата и снижения его металлоемкости, коромысло установлено на оси, располо20 женной параллельно оси ствола.

314558

1 b фиг. 1
