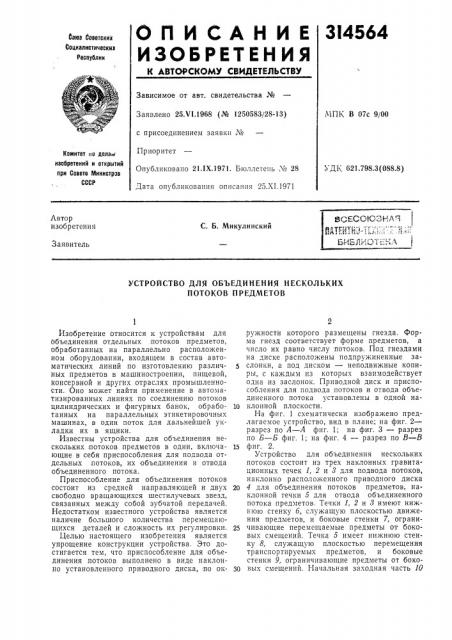

0 П И С А Н И Е 3I4564

ИЗОБРЕТЕНИЯ

Ео Юоеет„„

Социалистические

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

МПК В 07с 9/00

Заявлено 25.V1.1968 (№ 1250583/28-13) с присоединением заявки №

Приоритет

Опубликовано 21.IX.1971. Бюллетень № 28

Дата опубликования описания 25.XI.1971

Комитет кс делам изобретений и открытий при Сосете Министров

СССР

УДК 621.798.3(088.8) ЗАДАЧ

Лвтор изобретения

С. Б. Микулинский

Заявитель

УСТРОЙСТВО ДЛЯ ОБЪЕДИНЕНИЯ НЕСКОЛЪКИХ

ПОТОКОВ ПРЕДМЕТОВ

Изобретение относится к устройствам для объединения отдельных потоков предметов, обработанных на параллельно расположенном оборудовании, входящем в состав автоматических линий по изготовлению различных предметов в машиностроении, пищевой, консервной и других отраслях промышленности. Оно может найти применение в автоматизированных линиях IIO соединению потоков цилиндрических и фигурных банок, обработанных на параллельных этикетировочных машинах, в один поток для дальнейшей укладки их в ящики.

Известны устройства для объединения нескольких, потоков предметов в один, включающие в себя приспособления для подвода отдельных .потоков, их объединения и отвода объединенного потока.

Приспособление для объединения потоков состоит из средней направляющей и двух свободно вращающихся шестилучевых звезд, связанных между собой зубчатой передачей.

Недостатком известного устройства является наличие большого количества перемещающихся деталей и сложность их регулировки.

Целью настоящего изобретения является упрощение конструкции устройства. Это достигается тем, что приспособление для объединения потоков выполнено в виде наклонно установленного приводного диска, по окружности которого размещены гнезда. Форма гнезд соответствует форме предметов, а число их равно числу потоков. Под гнездами на диске расположены подпружиненные заслонки, а под диском — неподвижные копиpbI, с каждым из KOTOpblx взаимодействует одна из заслонок. Приводной диск и приспособления для подвода потоков и отвода объединенного потока установлены в одной на10 клонной плоскости.

На фиг. 1 схематически изображено предлагаемое устройство, вид в плане; на фиг. 2— разрез по А — А фиг. 1; на фиг. 3 — разрез по Б — Б фиг. 1; на фиг. 4 — разрез по  — В

15 фиг. 2.

Устройство для объединения нескольких потоков состоит из трех наклонных гравитационных течек 1, 2 и 3 для подвода потоков, наклонно расположенного приводчого диска

20 4 для объединения потоков предметов, наклонной течки 5 для отвода объединенного потока предметов. Течки 1, 2 и 8 имеют нижнюю стенку 6, служащую плоскостью движения предметов, и боковые стенки 7, ограни25 чивающие перемещаемые предметы от боковых смещений. Течка 5 имеет нижнюю стенку 8, служащую плоскостью перемещения транспортируемых предметов, и боковые стенки 9, ограничивающие предметы от боко30 вых смещений. Начальная заходная часть 10

314564

3 течки 5 выполнена расширенной для облегчения попадания в нее транспортируемых предметов при сходе их с диска. Все течки подходят к наклонно расположенному приводному диску 4. 5

Диск закреплен на приводном валу 11, ось которого перпендикулярна нижним степкам б и 8 течек. Диск имеет три гнезда 12, 18 и 14, выполненные по форме транспортируемого предмета, причем ширина гнезда выполнена 10 несколько больше ширины предмета для облегчения его попадания в ячейку из течек 1, 2 и 8. Для облегчения беспрепятственного прохождения предметов из подводящих течек в гнезда диска и из гнезд в отводящую течку 15

5 нижние стенки б течек расположены несколько выше нижних плоскостей 15 гнезд, а нижняя стенка 8 отводящей течки 5 расположена несколько ниже плоскостей 15 гнезд. В гнездах 18 и 14 расположены соответственно 20 заслонки lб и 17 в углублениях 18 по форме заслонок. Передние стенки 19 заслонок выполнены по радиусу наружной рабочей стенки 20 диска 4. Высота заслонок равна высоте углублений 18. Заслонки lб и 17 закрепле- 25 ны на штоках 21, перемещающихся в отверстиях диска 4 и отжимающихся вниз пружинами 22. Штоки 21 находятся на разных расстояниях от оси диска. Подъем каждого штока осуществляется соответствующим копи- 30 ром. Шток с заслонкой lб управляется копиром 28, шток с заслонкой 17 — копиром 24.

Копиры выполнены в виде концентрически расположенных под диском 4 полос. Начальные участки 25 копиров расположены перед 35 течкой 1. Копир 28 кончается перед течкой 2, а копир 24 перед течкой 8. Между подводящей течкой 8 и отводящей .гечкой 5 расположена направляющая 2б, удерживающая предметы от выпадания их из гнезд. На течках 1, 40

2 и 8 установлены датчики 27 блокирующего устройства, обеспечивающего остановку вращения диска при наличии в любой из течек менее трех предметов.

При осуществлении соединения любого чи- 45 сла потоков предметов диск выполняют с числом гнезд, равным числу соединяемых потоков, причем каждое гнездо, за исключением одного, имеет подпружиненную заслонку, уп50 равляемую соответствующим копиром, открывающим гнездо диска перед соответствующей теч кой.

Устройство работает следующим образом.

Течки 1, 2 и 8 заполнены ориентированными предметами, диск 4 с валом 11 вращается, при его вращении нижние торцы, предметов, находящихся в самом нижнем положении в подводящих течках, проскальзывают по боковой наружной рабочей стенке 20 диска 4. В

4 момент прохождения гнезда 12 мимо течки 1, нижний предмет под действием силы тяжести заскакивает в гнездо и увлекается движущимся диском. Оставшаяся стопа предметов под действием силы тяжести прижимается к боковой наружной рабочей стенке 20 диска.

При дальнейшем вращении диска гнездо 12с предметом проходит мимо течек 2 и 8, при этом верхний торец предмета проскальзывает по нижним торцам нижних предметов в течках. При вращении диска шток 21 с заслонкой lб поднимается по йачальному участку

25 копира 28, а шток 21 с заслонкой 17 поднимается по начальному участку 25 копира24 в крайнее верхнее, положение, при этом гнезда 18 и 14 закрыты и при прохождении гнезд мимо течки 1 они не принимают предметов, нияние торцы которых проскальзывают по передним стенкам 19 заслонок lб и 17. Затем шток 21 с заслонкой lб сходит с копира 28 под действием пружины 22 в крайнее нижнее положение, открывая заслонку lб гнезда 18, и это гнездо принимает предмет из течки 2, гнездо 14 при прохождении мимо течки 2 закрыто и не принимает предмета. Перед течкой 8 копир 24 кончается, гнездо 14 открывается и принимает предмет из течки 8. При дальнейшем вращении диска гнезда .проходят мимо выходной течки 5, и предметы под действием силы тяжести из гнезд выпадают в течку 5, соединяясь, таким образом, в один поток. При наличии хотя бы в одной из течек менее трех предметов дается команда для остановки вращения диска. Дальнейшая работа устройства начинается после того, как во всех течках будет больше трех предметов и будет дана соответствующая команда.

Предмет изобретения

Устройство для объединения нескольких потоков предметов, содержащее приспособления для подвода отдельных потоков, их объединения и отвода объединенного потока, отличаюи ееся тем, что, с целью упрощения конструкции, приспособление для объединения потоков в один выполнено в виде наклонно установленного приводного диска, по окружности которого расположены выполненные по форме предметов гнезда, число их равно числу потоков, в гнездах на диске помещены подпружиненные заслонки, а под диском расположены неподвижные копиры, с каждым из которых взаимодействует одна из заслонок, количество заслонок и соответствующих им копиров на единицу меньше количества гнезд, причем приводной диск и приспособления для подвода потоков и отвода объединенного потока установлены в одной наклонной плоскости.

314564 Риг.4
