Реферат



INC :

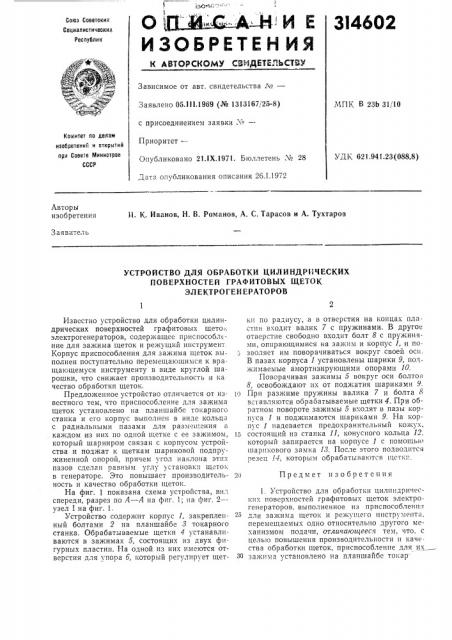

О ктзы А-и и е

ИЗОБРЕТЕН ИЯ

364602

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 05.111.1969 (№ 1313167 25-8) с присоединением заявки №

Приоритет—

Опубликовано 21.1Х.1971. Бюллетень ¹ 28

Дат". опубликования описания 26.1.1972

МПК В 23Ь 31/10

Комитет по делам изобретений н открытий при Совете Министров

СССР

УЛК 621.941.23(088.8) Авторы изобретения

11. K. Иванов, H. В. Романов, А. С. Тарасов и А. Тухтаров

Заявитель

УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ЦИЛИНДРИЧЕСКИХ

11ОВЕРХНОСТЕЙ ГРАФИТОВЫХ ЩЕТОК

ЭЛ ЕКТРО ГЕН ЕРАТО РОВ

Предмет изобретения

Известно устройство для обработки цилиндрических поверхностей графитовых щето . электрогенераторов, содержащее приспособление для зажима щеток и режущий инструмент.

Корпус приспособления для зажима щеток выполнен поступательно перемещающимся к вращающемуся инструменту в виде круглой шарошки, что снижает производительность и ка чество обработки щеток.

Предложенное устройство отличается от известного тем, что приспособление для зажима щеток установлено «а планшайбе токарного станка и его корпус выполнен в виде кольца с радиальными пазами для разм m=íèÿ в каждом из них по одной щетке с ее зажимом, который шарниром связан с корпусом устройства и поджат к щеткам шариковой подпружиненной опорой, причем угол наклона этих пазов сделан равным углу > становкп щеток в генераторе. Это повышает производительность и качество обработки щеток.

На фиг. 1 показана схема устройства, вид спереди, разрез по А — А на фиг. 1; на фиг. 2— узел 1 на фиг. 1.

Устройство содержит корпус 1, закрепленный болтами 2 на планшайбе 8 токарного станка. Обрабатываемые щетки 4 устанавливаются в зажимах 5, состоящих из двух фигурных пластин. На одной из них имеются отверстия для упора б, который регулирует щетки по радиусу, а в отверстия на концах пластин входит валик 7 с пружинами. В другое отверстие свободно входит болт 8 с пружинами, опирающимися на зажим и корпус 1, и позволяет им поворачиваться вокруг своей осн.

В пазах корпуса 1 установлены шарики 9, поджимаемые амортизирующими опорами 10.

Поворачивая зажимы 5 вокруг оси болтон

8, освобождают их от поджатия шариками 9. О При разжиме пружины валика 7 и болта 8 вставляются обраоатываемые щетки 4. При обратном повороте зажимы 5 входят в пазы корпуса 1 и поджимаются шариками 9. На корпус 1 надевается предохранительный кожух, 15 состоящий из станка 11, конусного кольца 12, который запирается на корпусе 1 с помощью шарикового замка 18. После этого подводится резец 1-1; которым обрабатываются щетки.

1. Устройство для обработки цилиндрических поверхностей графитовых щеток электрогенераторов. выполненное из приспособленн:т для зажима щеток и режущего инструмента. перемещаемых одно относительно другого I „еханизмом подачи, отличающееся тем, что. с целью повышения производительности и качества обработки щеток, приспособление для их

ЗО зажима установлено на планшайбе токар

314602

A-A

Фиг

gus Z

Составитель Л. Кудрявцев

Техред Л. Евдонов

Рсдакгор И. Кначадзе

Корректор Е, Усова

Заказ 437/1794 Изд. № 1248 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., 4/5

Тип. Харьк. фил. пред. «Патент» станка и его корпус выполнен в виде кольца с радиальными пазами для размещения в каждом из них по одной щетке с ее зажимом, который шарниром связан с корпусом усцройства и поджат к щеткам шариковой подпружиненной опорой, причем угол наклона этих па,11 г 4я

« зов сделан равным углу установки щеток в генераторе.

2. Устройство по п. 1, отлнчаюш,ееся тем, что, с целью обеспечения обработки щеток разных размеров, .на каждом зажиме установлен винтовой регулируемый упор.
