Реферат

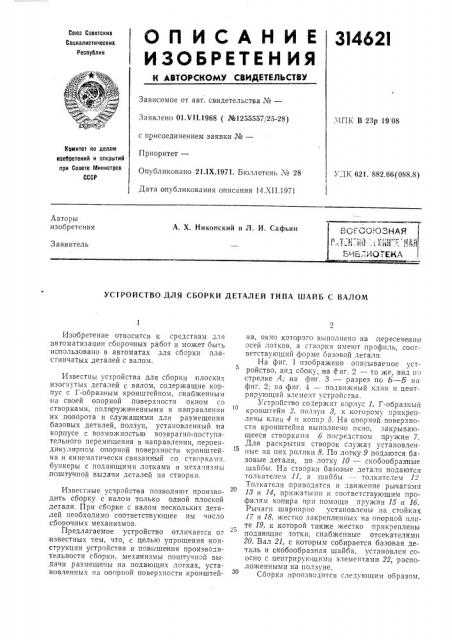

Союз Советских

ОП ИСАНИЕ

ИЗОЬЕЯтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3I462I

Социалистических

Республик

Зависимое от авт. свидетельства _#_0—

Заявлено 01.VI1.1968 (Мв1255557 25-28) с поисоединением заявки X9—

Приоритет—

Опубликовано 21.1Х.1971. Бюллетень чо 28

Дата опубликования описания 14.XII.1971. 1ПК В 23р 19. 08

Комитет па делам изобретений и открытий при Совете Министров

СССР

4 ДК 621 882 66(088 8) Авторы изобретения

БCF.CQ ОЗНАЯ

А. Х. Никопский и Л. И. Сафьян

Заявитель

УСIРОЙСТВО ДЛЯ СБОРКИ ДЕТАЛЕЙ ТИПА ШАЙБ С ВАЛ01тт

Изобретение относится к средствам для автоматизации сборочных работ и может быть использовано в автоматах для сборки пластинчатых деталей с валом.

Известны устройства для сборки плоских изогнутых деталей с валом, содержащие корпус с Г-образным кронштейном, снабженным на своей опорной .поверхности окном со створками, подпружиненными в Hàïðàâëåн ли их поворота и служащими для размещения базовых деталей, ползун, установленный на корпусе с возможностью возвратно-поступательного перемещения в направлении, .пер пендикуляриом опорной поверхности кронштейна и кинематически связанный со створками, бункеры с подающими лотками и механизмы поштучной выдачи деталей на створки.

Известные устройства позволяют производить сборку с валом только одной плоской детали, При сборке с валом нескольких деталей необходимо соответствующее им число сборочных механизмов.

Предлагаемое устройство отличается от известных тем, что, с целью упрощения конструкции устройства и повышения производительности сборки, механизмы поштучной выдачи размещены на подающих лотках, установленных на опорной поверхности кронштейна, окно кото|рого выполнено на лересеченпи осей лотков, а створки имеют профиль, соответствующий форме базовой детали.

На фиг. 1 изображено описываемое устроиство, вид сбоку; íà фиг, 2 — то же, вид )IJ стрелке А; на фиг. 3 — разрез по Б — Б на фиг. 2; на фиг, 4 — подвижный клин и центрирующий элемент устройства.

Устройсгво содержит ко рпус 1, Г-образный кронштейн 2, ползун 8, к которому прикреплены клин 4 и коппр 5, На опорной поверхности кронштейна выполнено окно. закрывающееся створками б посредством пружин 7.

Для раскрытия створок служат установленные на них ролики 8. По лотку 9.подаются базовые детали, по лотку 10 — скобообразные шайбы, На створки базовые детали подаются толкателем 11, а шайбы — толкатслем 12

Толкателп приводятся в движение рычагами

18 и 14, прижатыми к соответствующим профилям копира при помощи пружин 15 и 16.

Рычаги шарнирно установлены на стойках

17 и 18, жестко закрепленных на опорной плите 19, к,которой также жестко прикреплены .подающие лотки, снабженные отсекателямп

20. Вал 21, с которым собирается базовая деталь и скобообразная шайба, установлен соосно с центрирующимп элементами 22, расположенными на ползуне.

Сборка производится следующим образом.

314621

Толкатель 11 посредством рычага 18, который приводится в движение под действием копира Б, перемещающегося вместе с ползуном 4 вниз, подает базовую деталь на створки б, преодолевая сопротивление отсекателя

20. Створки б имеют форму базовой детали, которая располагается на них так, что она является продолжением лотка 10, по кото рому поступают скобообразные шайбы, подаваемые поштучно:при помощи отсекателя 20 и толкателя 12. В случае отсутствия базовой детали на створках, шайба провалится через окно и ее соединения с валом не произойдет.

После наложения шайбы на базовую деталь .при дальнейшем дв ижении ползуна вниз, центрирующие элементы 22 входят в сопрягаемое с валом отверстие сочлененных деталей и центрирует детали относительно вала и друг друга. Затем клин 4, взаимодействуя щеками с роликами 8 под пруж иненных створок, раздвигает их, а сочлененные детали подаются ползуном на вал 21.

Предмет изобретения

Устройство для сборки деталей типа шайо с валом, содержащее корпус с Г-образным

5 кронштейном, снабженным на своей опорной поверхности окном со створками, подпружиненными в направлении их поворота и служащими для размещения базовых деталей,,ползун, установленный на корпусе с возможно10 стью возвратно-поступательного перемещения в направлении, перпендикулярном опорной поверхности кронштейна и,кинематически связанный со створками, бункеры с подающими лотками и механизмы поштучной выдачи

5 деталей на створки, отличающееся тем, что, с целью повышения производительности сборки, механизмы поштучной выдачи размещены на подающих лотках, установленных на опорной поверхности кронштейна, окно которого

20 выполнено на пересечении осей лотков, а створки имеют профиль, соответствующий форме базовой детали.

314621

П

Фиг. г/
