Стекло для безокислительного нагрева сталей и сплавов

Стекло для безокислительного нагрева сталей и сплавов

Иллюстрации

Показать все

Реферат

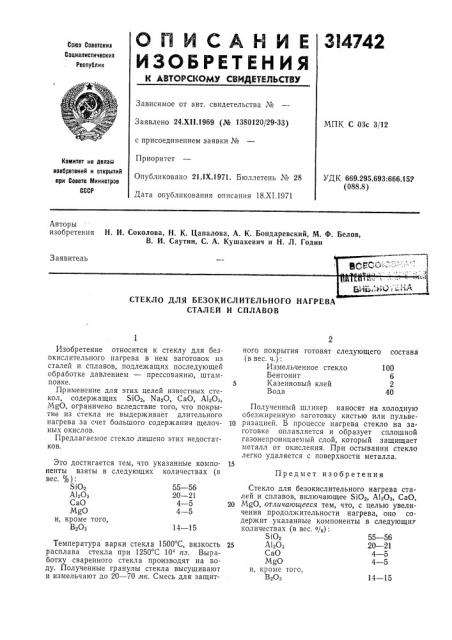

ОПИСАНИЕ 3I4742

ИЗОБРЕТЕНИЯ

К АВТОРСИОМУ СВйДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 24.XII.1969 (№ 1380120/29-33) с присоединением заявки №

Приоритет

Опубликовано 21.IХ.1971. Бюллетень № 28

Дата опубликования описания 18.XI.1971

МПК С 03с 3/12

Комитет по делаю ивобретеиий и открытий при Совете Министров

СССР

УДК 669.295.693:666.152 (088.8) Авторы изобретения

H. И. Соколова, H. К. Цапалова, А. К. Бондаревский, М. Ф. Белов, В. И. Саутин, С. A. Кушакевич и Н. Л. Годин

Заявитель

СТЕКЛО ДЛЯ БЕЗОКИСЛИТЕЛЬНОГО НАГРЕВА

СТАЛЕЙ И СПЛАВОВ составй

100

40

Предмет изобретения

Изобретение относится к стеклу для безокислительного нагрева в нем заготовок из сталей и сплавов, подлежащих последующей обработке давлением — прессованию, штамповке.

Применение для этих целей известных стекол, содержащих SiO, Na O, СаО, А!гОз, NgO, ограничено вследствие того, что покрытие из стекла не выдерживает длительного нагрева за счет большого содержания щелочных окислов.

Предлагаемое стекло лишено этих недостатков.

Это достигается тем, что указанные компоненты взяты в следующих количествах (в вес, %):

$10г 55 — 56

А1гОз 20 — 21

СаО 4 — 5

MgO 4 — 5 и, кроме того, ВгОз 14 — 15

Температура варки стекла 1500 С, вязкость расплава стекла при 1250 С 104 пз. Выработку сваренного стекла производят на воду. Полученные гранулы стекла высушивают и измельчают до 20 — 70 л4к. Смесь для защитного покрытия готовят следующего (в вес. ч.):

Измельченное стекло

Бентонит

Казеиновый клей

Вода

Полученный шликер наносят на холодную обезжиренную заготовку кистью или пульве1О ризацией. Б процессе нагрева стекло на заготовке оплавляется и образует сплошной газонепроницаемый слой, который защищает металл от окисления. При остывании стекло легко удаляется с поверхности металла.

Стекло для безокислительного нагрева сталей и сплавов, включающее $10г, AI O, СаО, 20 MgO, отличающееся тем, что, с целью увеличения продолжительности нагрева, оно содержит указанные компоненты в следующих количествах (в вес. %):

$10г 55 — 56

А1гОз 20 — 21

СаО 4 — 5

Xg0 4 — 5 и, кроме того, ВгОз 14 — 15
