Способ электролитического полирования изделий из меди и ее сплавов

Способ электролитического полирования изделий из меди и ее сплавов

Иллюстрации

Показать все

Реферат

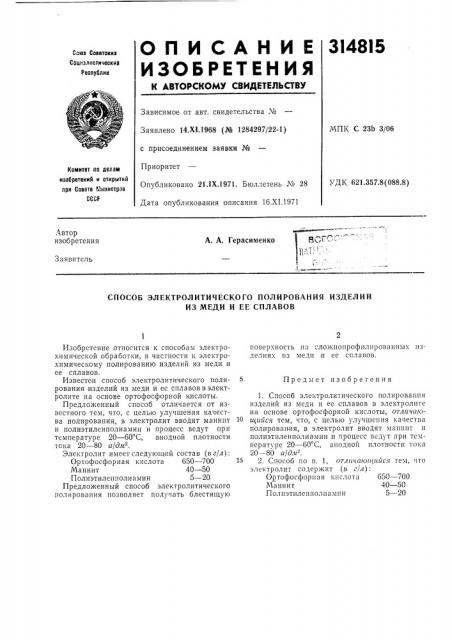

О П И С А Н И Е 3I48I5

ИЗОЬРЕт ЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советокиз

Социалистичеокив

Реоотбдив

Зависимое от авт. свидетельства ¹

МПК С 23Ь 3/06

Заявлено 14.XI.1968 (№ 1284297/22-1) с присоединением заявки №

Приоритет

Опубликовано 21.IX.1971. Бюллетень ¹ 28

Дата опубликования описания 16.XI.1971

Комитет оо делам иаобретеиий и открытий ори Совете Министров

СССР ДК 621 357 8(088 8) Автор изобретения

А. А. Герасименко

Заявитель

СПОСОБ ЭЛЕКТРОЛИТИЧЕСКОГО ПОЛИРОВАНИЯ ИЗДЕЛИЙ

ИЗ МЕДИ И EE СПЛАВОВ

Изобретение относится к способам электрохимической обработки, в частности к электрохимическому полированию изделий из меди и ее сплавов.

Известен способ электролитического полирования изделий из меди и ее сплавов в электролите на основе ортофосфорной кислоты.

Предложенный способ отличается от известного тем, что, с целью улучшения качества полирования, в электролит вводят маннит и полиэтиленполиамин и процесс ведут при температуре 20 — 60 С, анодной плотности тока 20 — 80 а/для.

Электролит имеет следующий состав (в г/л):

Ортофосфорная кислота 650 — 700

Маннит 40 — 50

Полиэтилс полиамин 5 — 20

Предложенный способ электролитического полирования позволяет получать блестящую поверхность на сложнопрофилпрованных изделиях пз меди и ее сплавов.

5 Предмет изобретения

1. Способ электролитического полирования изделий из меди и ее сплавов в электролите на основе ортофосфорной кислоты, отлича оитийся тем, что, с целью улучшения качества полирования, в электролит вводят манппт и полиэтиленполиамин и процесс ведут при температуре 20 — 60 С, анодной плотности тока

20 — 80 а/дл .

2. Способ по п. 1, отличающийся тем, ITo электролит содержит (в "/ë):

Опгофосфорная кислота 650 — 700

Маннит 40 — 50

Полпэтиленполиампн 5 — 20
