Реферат

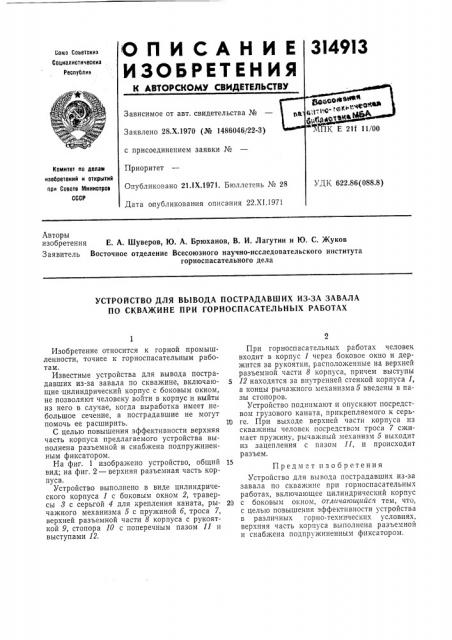

ОЛИСАНИ

ИЗОБРЕТЕН И

К АВТОРСКОМУ СВИДЕТЕЛЬСТ

Союз Сонетскин

Социалистическил

Республин

Зависимое от авт. свидетельства №

Заявлено 28.Х.1970 (¹ 1486046/22-3) с присоединением заявки №

Приоритет

Опубликовано 21.1Х.1971. Бюллетень №

Дата опубликования описания 22.Х|.197

Комитет оо делам изооретений и открытий ори Совете Министров

СССР

Авторы изобретения Е. А. Шуверов, Ю. А. Брюханов, В. И. Лагутин и Ю. С. Жуков

Заявитель Восточное отделение Всесоюзного научно-исследовательского института горноспасательного дела

УСТРОЙСТВО ДЛЯ ВЫВОДА ПОСТРАДАВШИХ ИЗ-ЗА ЗАВАЛА

ПО СКВАЖИНЕ ПРИ ГОРНОСПАСАТЕЛЬНЪ|Х РАБОТАХ

Изобретение относится к горной промышленности, точнее к горноспасательным работам.

Известные устройства для вывода пострадавших из-за завала по скважине, включающие цилиндрический корпус с боковым окном, не позволяют человеку войти в корпус и выйти из него в случае, когда выработка имеет небольшое сечение, а пострадавшие не могут помочь ее расширить.

С целью повышения эффективности верхняя часть корпуса предлагаемого устройства выполнена разъемной и снабжена подпружиненным фиксатором.

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — верхняя разъемная часть корпуса.

Устройство выполнено в виде цилиндрического корпуса 1 с боковым окном 2, траверсы 8 с серьгой 4 для крепления каната, рычажного механизма 5 с пружиной б, троса 7, верхней разъемной части 8 корпуса с рукояткой 9, стопора 10 с поперечным пазом 11 и выступами 12.

При горноспасательных работах человек входит в корпус 1 через боковое окно и держится за рукоятки, расположенные на верхней разъемной части 8 корпуса, причем выступы

5 12 находятся за внутренней стенкой корпуса 1, а концы рычажного механизма 5 введены в пазы стопоров.

Устройство поднимают и опускают посредством грузового каната, прикрепляемого к серь10 ге. При выходе верхней части корпуса из скважины человек посредством троса 7 сжимает пружину, рычажный механизм 5 выходит из зацепления с пазом 11, и происходит разъем.

Предмет изобретения

Устройство для вывода пострадавших из-за завала по скважине при горноспасательных работах, включающее цилиндрический корпус

20 с боковым окном, отличающийся тем, что, с целью повышения эффективности устройства в различных горно-технических условиях, верхняя часть корпуса выполнена разъемной и снабжена подпружиненным фиксатором.

314913 в

7 иг 2

Фиг. 1
