Реферат



34 8

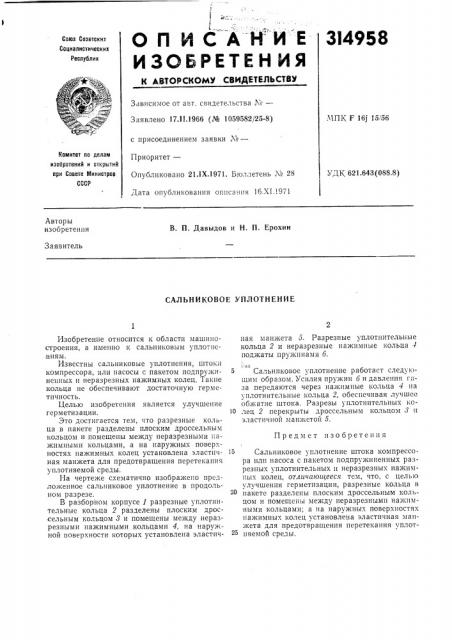

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 17.11.1966 (№ 1059582/25-8}

МПК F 161 15156 с присоединением заявки №вЂ”

Приоритет—

Опубликовано 21.1Х.1971. Бюллетень ¹ 28

Дата опубликования описания 16.XI.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.643(088.8) Авторы изобретения

В. П. Давыдов и Н. П. Ерохин

Заявитель

САЛЬНИКОВОЕ УПЛОТНЕНИЕ

Изобретение относится к области машиностроения, а именно к сальниковым уплотне,ниям.

Известны сальниковые уплотнения, штоки компрессора, или насосы с пакетом подпружи- 5 ненных и неразрезных нажимных колец. Такие кольца не обеспечивают достаточную герметичность.

Целью изобретения является улучшение герметизации. 10

Это достигается тем, что разрезные кольца в пакете разделены плоским дроссельным кольцом и помещены между неразрезными нажимными кольцами, а на наружных поверхностях нажимных колец установлена эластич- 15 ная манжета для предотвращения перетекания уплотняемой среды.

На чертеже схематично изображено предложенное сальниковое уплотнение в продольном разрезе.

B разборном корпусе 1 разрезные уплотнительные кольца 2 разделены плоским дроссельным кольцом 8 и помещены между неразрезными нажимными кольцами 4, па наружной поверхности которых установлена эластичпая ъ1анжета D. Разрезные уплотнительные кольца 2 и неразрезные нажимные кольца 4 поджаты пружинами 6.

Са".üíèêîâoå уплотнение работает следу1ощим образом. Усилия пружин 6 и давления газа передаются через нажимпые кольца 4 па уплотнительные кольца 2, обеспечивая лучшее обжатие штока. Разрезы уплотнительных колец 2 перекрыты дроссельным кольцом 8 и эластичной манжетой 5.

Предмет изобретения

Сальниковое уплотнение штока компрессора илп насоса с пакетом подпружиненных разрезных уплотнительных 11 неразрезных нажимных колец, отлича1ощееся тем, что, с цель1о улучшения герметизации, разрезные кольца в пакете разделены плоским дроссельным кольцом и помещсп1>1 между неразрезнымп нажпмными кольцами; а на наружных поверхностях пажимных колец установлена эластичная манжета для предотвращения перетекания уплотпяемой среды.

314958

Составитель И. Л. Повицкий

Редактор В. Квачадзе Техред А. А. Камышиикова Корректор В. И. Желудева

Заказ 439ЛВП Изд. М 1245 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений н открытий при Совете Министров СССР

Москва, К-35, Раушская наб., 4/5

Тип. Харьк. фнл. пред. «Патент»
