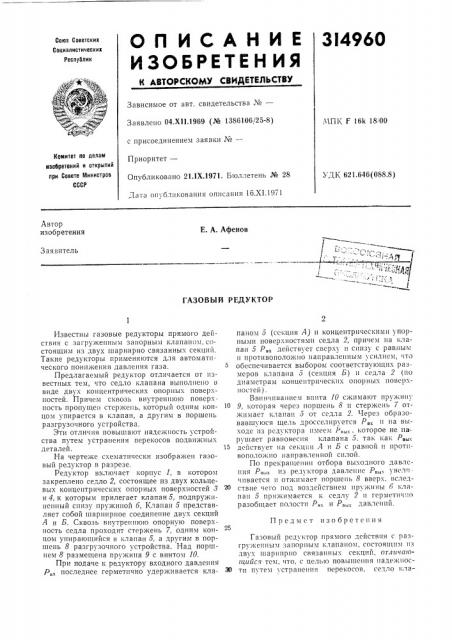

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
3!4960
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №вЂ”
Заявлено 04.Х11.1969 (№ 1386106/25-8) с присоединением заявки ¹â€”
Приоритет—
Опубликовано 211Х.1971. Бюллетень № 28
Дата опубликования описания 16.XI.1971
МПК F 16k 18, 00
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621.646(088.8) Автор изобретения
Е. А. Афенов
Заявитель
ГАЗОВ Ы и P ЕДУ КТО Р
Известны газовые редукторы прямого действия с загруженным запорным клапаном, состоящим из двух шарнирно связанных секций.
Такие редукторы применяются для автоматического понижения давления газа. 5
Предлагаемый редуктор отличается от известных тем, что седло клапана выполнено и виде двух концентрических опорных поверхностей. Причем сквозь внутреннюю поверх. ность пропущен стержень, который îäним кон- 1о цом упирается в клапан, а другим в поршень разгрузочного устройства.
Эти отличия повышают надежность устройства путем устранения перекосов подвижных деталей. 15
На чертеже схематически изображен газовый редуктор в разрезе.
Редуктор вкгиочает корпус 1, в котором закреплено седло 2, состоящее из двух кольцевых концентрических опорных поверхностей 3 и 4, к которым прилегает клапан 5, подпружиненный снизу пружиной 6, Клапан 5 представляет собой шарнирное соединение двух секций
А и Б. Сквозь внутреш1юю опорную поверхность седла проходит стержень 7, одним концом упирающийся в клапан 5, а другим в поршень 8 разгрузочного устройства. Над поршнем 8 размещена пружина 9 с винтом 10.
При подаче к редуктору входного давления
Р„последнее герметично удерживается клапаном 5 (секция Л) и концентрическими упорными поверхностями седла 2, причем на клапан 5 Р„„действует cacpx) и снизу с равным и противоположно направленным усилием, ITo обсспечивается выбором соответствующих размеров клапана 5 (секция Б) н седла 2 (по диаметрам концентрических опорных поверхностей).
Ввнн1иванисм винта 10 сжимают пружину
9, которая через поршень 8 н стержень 7 отжимает клапан 5 от седла 2. 1ерсз образовавшуюся щель дросселируется Р,, и на выходе из редуктора имеем Р„„,, которое не нару 1нает равновесия 1 лапана 5, так 1 alw Р,,. действует на секции Л и Б с равной и противоположно направленной силой.
По прекращении отбора выходного давления Р„,,„ из редуктора давление Р.„, увели чивается и отжимает поршень 8 вверх, вследствие чего под воздействием пружины 6 клапан 5 прижимается к седлу 2 н гсрметнч11о разобщает полости Р., и Р„,„, давлений
Предмет изобретения
Газовьш редуктор прямого действия с разгруженным ".апорныз1 1 лапаном, состоящим нз двх х шарнирно связанных секций, отлuчаl0ruuticя тем, что, с целью повышения надежности пхтем I странсния перекосов, седло кла314960
Составитель А. Попова
Редактор E. Братчииова Техред А. А. Камышникова Корректор О. С, Зайцева
Заказ 439!!811 Изд. № 1245 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Тип. Харьк фил. пред. «Патент» пана выпо.чнено в виде двух кольцевых концентрических опорных поверхностей, причем сквозь внутренню10 . овсрхность пропущен
c I ер:кепь. упир а10шиЙсл О 1 HIIAI конном вэ кл анан, а другим в поршень разгрузочного устронства.
