Союз Советских
Социалистических
Республик

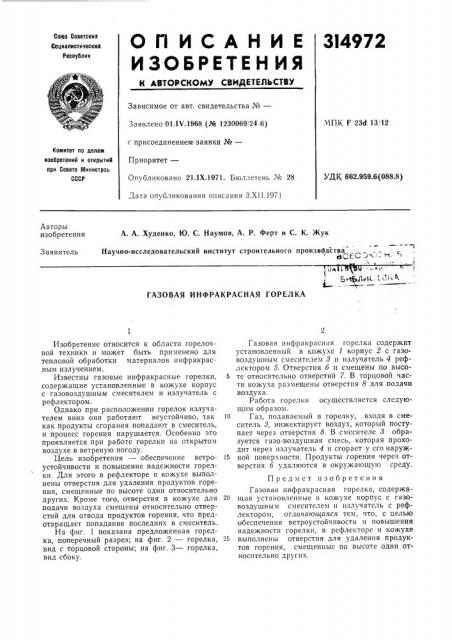

ОПИСАНИЕ 3I4972
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
l-"
Зависимое от авт, свидетельства №вЂ”
Заявлено 01, I V.1968 (¹ 1230069 24-6) с присоединением. заявки №вЂ”
Приоритет—
Опубликовано 21.IX.1971. Бюллетень № 28
Дата опубликования описания З.XII.1971
МПК. Г 23d 13/12
Комитет по делам изобретений и открытий при Совете Министроо
СССР
УДК 662.959.6(088 8) Авторы изобретения
А. А. Худенко, Ю. С. Наумов, А. P. Ферт и С. К. Жук
Научно-исследовательский институт строительного произв6дства
fQ ) . .. 1-т. -
Заявитель 1(,, Л1 б.
ГАЗОВАЯ ИНФРАКРАСНАЯ ГОРЕЛКА
Изобретение относится к области горелочной техники и может быть применено для тепловой обработки материалов инфракрасным излучением.
Известны газовые инфракрасные горелки, содержащие установленные в кожухе корпус с газовоздушным смесителем и излучатель с рефлектором.
Однако при расположении горелок излучателем вниз они работают неустойчиво, так как продукты сгорания попадают в смеситель, и процесс горения нарушается. Особенно это проявляется при работе горелки на открытом воздухе в ветреную погоду.
Цель изобретения — обеспечение ветроустойчивости и повышение надежности горелки. Для этого в рефлекторе и кожухе выполнены отверстия для удаления продуктов горения, смещенные по высоте одни относительно других. Кроме того, отверстия в кожухе для подачи воздуха смещены относительно отверстий для отвода продуктов горения, что предотвращает попадание последних в смеситель.
На фиг. 1 показана предложенная горелка, поперечный разрез; на фиг. 2 — горелка, вид с торцовой стороны; на фиг. 3 — горелка, вид сбоку.
Газовая инфракрасная горелка содержит установленный в кожухе 1 корпус 2 с газовоздушным смесителем 8 и излучатель 4 рефлектором 5. Отверстия б и смещены по высо5 те относительно отверстий 7. В торцовой части кожуха размещены отверстия 8 для подачи воздуха.
Работа горелки осуществляется следующим образом.
1О Газ, подаваемый в горелку, входя в смеситель 3, инжектирует воздух, который поступает через отверстия 8. В смесителе 3 образуется газо-воздушная смесь, которая проходит через излучатель 4 и сгорает у его наруж15 ной поверхности. Продукты горения через отверстия б удаляются в окружающую среду.
Предмет изобретения
Газовая инфракрасная горелка, содержало щая установленные в кожухе корпус с газовоздушным смесителем и излучатель с рефлектором, отличающаяся тем, что, с целью обеспечения ветроустойчивости и повышения надежности горелки, в рефлекторе и кожухе
25 выполнены отверстия для удаления продуктов горения, смещенные по высоте одни относительно других, 314972
Рг 1
9 иг 2
ЧЪг. 3
