Устройство для контроля процесса горения в камере сгорания

Устройство для контроля процесса горения в камере сгорания

Иллюстрации

Показать все

Реферат

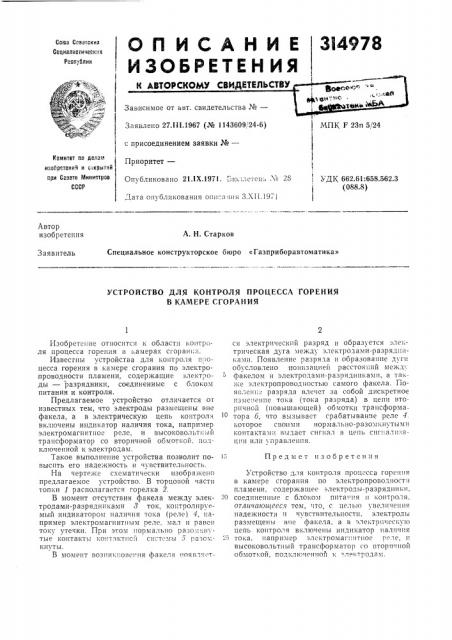

ОП ИГРАНИ Е, ИЗОБРЕТЕН ИЯ

МПК F 23п 5/24 ( ( (I !

УДК 662.61:658.562.3 (088.8) Заявлено 27.libel.1967 (№ 1143609,, 24-6) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 21 1Х,1971. Б1олл(ете*I(¹ ?8

Комитет по деле!1 иеооретенич и о ирытий при Совета Миниотров ссср

Дата опубликования опIl,-а.IIIÿ З.X(i.197i

Автор изобретения

А. Н. Старков

Специальное конструкторское бюро «Газприборавтоматика»

Заявитель

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПРОЦЕССА ГОРЕНИЯ

В КАМЕРЕ СГОРАНИЯ

Предмет изобретения

Изобретение относится к области контроля процесса горения в камерах сгopa«I;;1.

Известны устройства для контроля»,оцесса горения в камере сгорания по электропроводности пламени, содержащие электроды — разрядники, соединенные с блоком питания и контроля.

Предлагаемое устройство отличается от известных тем, что электроды размещены вне факела, а в электрическую цепь контроля включены индикатор наличия тока, например электромагнитное реле, и высоковольтный трансформатор со вторичной обмоткой,:Io:1ключе»ной к электродам.

Такое выполнение устройства позволит повысить его надежность и чувствительность.

На чертеже схематически изображено предлагаемое устройство. B торцовой части топки 1 располагается горелка 2.

В момент отсутствия факела между электродами-разрядниками т ток, контролируемый индикатором наличия тока (реле! 4, 1!апример электромагнитным реле, мал и равен току утечки. При этом 1юрмально разомкнхтые контакты ко»такт»Ой сиате tb1 7 разом— кнуты.

В момент возник!:овс»!1я факела появл(1ется электрический разряд и образуется электрическая дуга между электролами-разрядниками. Появление разряда н образование дуп! обусловлено ионизацией расстояний межд; факелом и электродами-разрядниками, а также электропроводностью самого факела. Появ (c«» разряда влечет за собой дискретное изменение тока (тока разряда) в цепи вторичной (повышающей) обмотки трансформа тора 6, что вызывает срабатывание реле 4. которое своими нормально-разомкнутыми контактами выдает сигнал в цепь сигн1ализации илп управления.

Устройство для контроля процесса горения в камере сгорания по электропроводности пламени, содержащее электроды-разрядники, соединенные с блоком пита!(ня и контроля, отличающееся тем, что, с цель!О увеличения надежности II чувствительности, электроды размещены вне факела, а в электрн 1сскук! цепь контроля включены индикатор наличия тока, например элсктромаг»итное 1 "..1е, высоковольтный трансформатор со вторичной

Объ!Откой, подкл!Очен110й к -лектрода."(»

314978

Д ! / !
