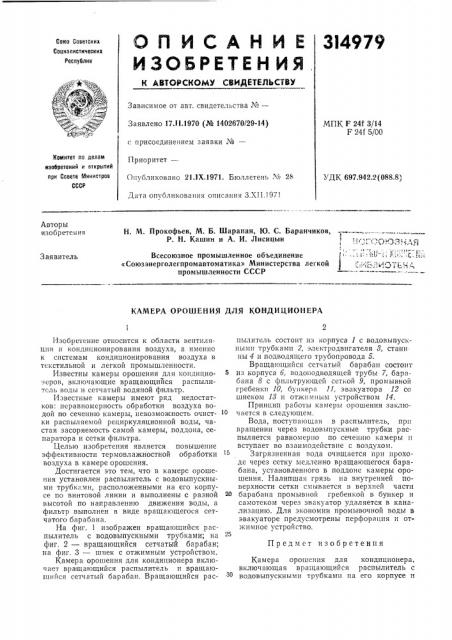

КАМЕРА ОРОШЕНИЯ ДЛЯ КОНДИЦИОНЕРА

Изобретение относится к области вентиляции и кондиционирования воздуха, а именно к системам кондиционирования воздуха в текстильной и легкой промышленности.

Известны камеры орошения для кондиционеров, включающие вращающийся распылитель воды и сетчатый водяной фильтр.

Известные камеры имеют ряд недостатков: неравномерность обработки воздуха водой по сечению камеры, невозможность очистки распыляемой рециркуляционной воды, частая засоряемость самой камеры, поддона, сепаратора и сетки фильтра.

Целью изобретения является повышение эффективности термовлажностной обработки воздуха в камере орошения.

Достигается это тем, что в камере орошения установлен распылитель с водовыпускными трубками, расположенными на его корпусе по винтовой линии и выполнены с разной высотой по направлению движения воды, а фильтр выполнен в виде вращающегося сетчатого барабана.

На фиг. 1 изображен вращающийся распылитель с водовыпускными трубками; на фиг, 2 — вращающийся сетчатый барабан; на фиг. 3 — шнек с отжимным устройством.

Камера орошения для кондиционера включает вращающийся распылитель и вращающийся сетчатый барабан. Вращающийся распылитель состоит из корпуса 1 с водовыпускными трубками 2, электродвигателя 8, стани пы 4 и подводящего трубопровода б.

Вращающийся сетчатый барабан состоит

5 из корпуса б, водоподводящей трубы 7, барабана 8 с фильтрующей сеткой 9, промывной гребенки 10, бункера 11, эвакуатора 12 со шнеком I8 и отжимпым устройством 14.

Принцип работы камеры орошения заклю10 чается в следующем.

Вода, поступающая в распылитель, прп вращении через водовыпускные трубки распыляется равномерно по сечению камеры и вступает во взаимодействие с воздухом, Загрязненная вода очищается при проходе через сетку медленно вращающегося барабана, установленного в поддоне камеры орошения. Налипшая грязь на внутренней поверхности сетки смывается в верхней части

20 барабана промывной гребенкой в бункер и самотеком через эвакуатор удаляется в канализацию. Для экономии промывочной воды в эвакуаторе предусмотрены перфорация и отжимное устройство.

Предмет изобретения

Камера орошения для кондиционера, включающая вращающийся распылитель с водовыпускными трубками на его корпусе и

314979 поддон с фильтром, отлича ощаяся тем, что, с целью повышения эффективности термодинамической обработки воздуха, водовыпускные трубки распылителя расположены на его корпусе по винтовой линии и выполнены с разной высотой по направлению движения воды, а ее фильтр выполнен в виде вращающегося сетчатого барабана с вмонтированным в него воронкообразным бункером, под горловиной которого размещен шнек, имеющий на выходном конце отжимное устройство.
