Реферат



3l4l990

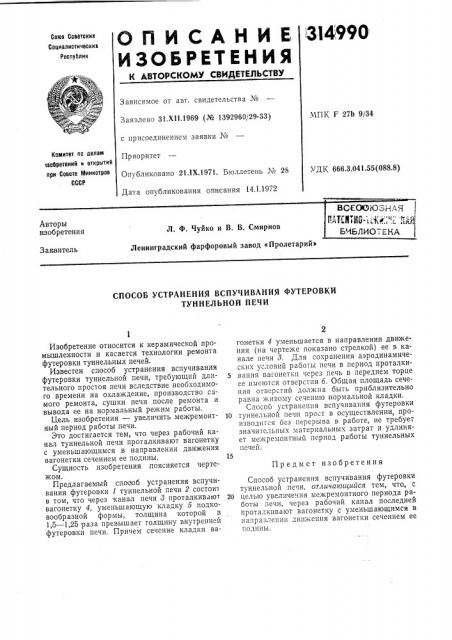

Оп И САН ИЕ, ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

МПК F 27b 9/34

Заявлено 31.Х11.1969 (Х 1392960/29-33) с присоединением заявки №

Приоритет

Комитет по делам тзобретений и открытий при Совете Министров

СССР

УДК 666.3.041.55(088.8) Опубликовано 21.1Х.1971. Бюллетень № 28

Дата опубликования описания 14.1.1972

Авторы изобретения

Л. Ф. Чуйко и В. В. Смирнов

Ленинградский фарфоровый завод «Пролетарий>

Заявитель

СПОСОБ УСТРАНЕНИЯ ВСПУЧИВАНИЯ ФУТЕРОВКИ

ТУННЕЛЬНОЙ ПЕЧИ

Предмет изобретения

Изобретение относится к керамической промышленности и касается технологии ремонта футеровки туннельных печей.

Известен способ устранения вспучивания футеровки туннельной печи, требующий длительного простоя печи вследствие необходимого времени на охлаждение, производство самого ремонта, сушки печи после ремонта и вывода ее на нормальный режим работы.

Цель изобретения — увеличить межремонтный период работы печи.

Это достигается тем, что через рабочий канал туннельной печи проталкивают вагонетку с уменьшающимся в направлении движения вагонетки сечением ее подины.

Сущность изобретения поясняется чертежом.

Предлагаемый споооб устранения вспучивания футеровки 1 туннельной печи 2 состоит в том, что через канал печи 8 проталкивают вагонетку 4, уменьшающую кладку 5 подковообразной формы, толщина которой в

1,5 — 1,25 раза превышает толщину внутренней футеровки печи. Причем сечение кладки вагонетки 4 уменьшается в направлении движения (на чертеже показано стрелкой) ее в канале печи 8. Для сохранения аэродинамических условий работы печи в период проталки5 вания вагонетки через печь в переднем торце ее имеются отверстия 6. Общая площадь сечения отверстий должна быть приблизительно равна живому сечению нормальной кладки.

Способ устранения вспучивания футеровки

10 туннельной печи прост в осуществлении, производится без перерыва в работе, не требует значительных материальных затрат и удлиняет межремонтный период работы туннельных печей.

Способ устранения вспучивания футеровки туннельной печи, отличающийся тем, что, с

20 целью увеличения межремонтного периода работы печи, через рабочий канал последней проталкивают вагонетку с уменьшающимся в направлении движения вагонетки сечением ее поднны.

314990

Редактор Г. Кузьмина

Заказ 3776/3 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5Ê-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель Н. Бойцова

Техред Л. Куклина

Корректоры: Л. Бадылама и Е. Михеева
