Реферат

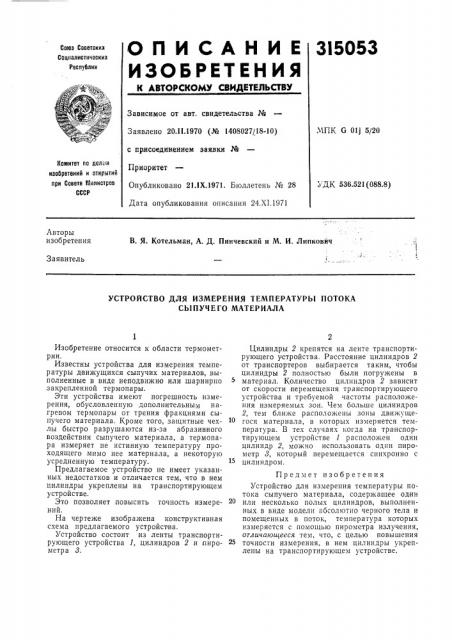

О П И С А Н И Е 3I5053

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

CoI03 Советскив

Социалистическив

Республии

Зависимое от авт. свидетельства №

Заявлено 20.11.1970 (№ 1408027/18-10) с присоединением заявки ¹

Приоритет

Опубликовано 21.IX.1971. Бюллетень № 28

Дата опубликования описания 24.XI.1971

МПК G Olj 5/20

Комитет по лелси изобретений и открытий при Совете Министров ссср

УДК 536.521(088,8) Авторы изобретения

В. Я. Котельман, А. Д. Пинчевский и М. И. Липкович

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ПОТОКА

СЫПУЧЕГО МАТЕРИАЛА

Изобретение относится к области термометрии.

Известны устройства для измерения температуры движущихся сыпучих материалов, выполненные в виде неподвижно или шарнирно закрепленной термопары.

Эти устройства имеют погрешность измерения, обусловленную дополнительным нагревом термопары от трения фракциями сыпучего материала. Кроме того, защитные чехлы быстро разрушаются из-за абразивного воздействия сыпучего материала, а термопара измеряет не истинную температуру проходящего мимо нее материала, а некоторую усредненную температуру.

Предлагаемое устройство не имеет указанных недостатков и отличается тем, что в нем цилиндры укреплены на транспортирующем устройстве.

Это позволяет повысить точность измерений.

На чертеже изображена конструктивная схема предлагаемого устройства.

Устройство состоит из ленты транспортирующего устройства 1, цилиндров 2 и пирометра 8.

Цилиндры 2 крепятся на ленте транспортирующего устройства. Расстояние цилиндров 2 от транспортеров выбирается таким, чтобы цилиндры 2 полностью были погружены в материал. Количество цилиндров 2 зависит от скорости перемещения транспортирующего устройства и требуемой частоты расположения измеряемых зон. Чем больше цилиндров

2, тем ближе расположены зоны движi щегося материала, в которых измеряется температура. В тех случаях когда на транспортирующем устройстве 1 расположен один цилиндр 2, можчо использовать один пирометр 8, который перемещается синхронно с цилиндром.

Предмет изобретения

Устройство для измерения температуры потока сыпучего материала, содержащее один или несколько полых цилиндров, выполненных в виде модели абсолютно черного тела и помещенных в поток, температура которых измеряется с помощью пирометра излучения, отличающееся тем, что, с целью повышения

25 точности измерения, в нем цилиндры укреплены на транспортирующем устройстве.

315053

oîo o ассо о оо а о ооо oo oooo оа оo о С аo o ааа оа о о а с o oo o oо оа oooooo(oа ааоа о ос„аоао ао о л с. .ай а Ъ .ы .ый оо ооо асооао о о оаа о оа аа осаоаа оаОО o а оо

Ра о аао а о ooOo оооо о а соас

1а o"".oo ао о> соаоао

,аа о Зо о

О о о с ООО

Составитель И. И. Дубсои

Редактор А, В. Корнеев Техред Л. Н. Богданова Корректор Н. С. Шевченко

Типография, пр. Сапунова, 2

Заказ 3254712 Изд. М 1374 Тираж 473 Подписное

Ц11ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская паб., д.*475
