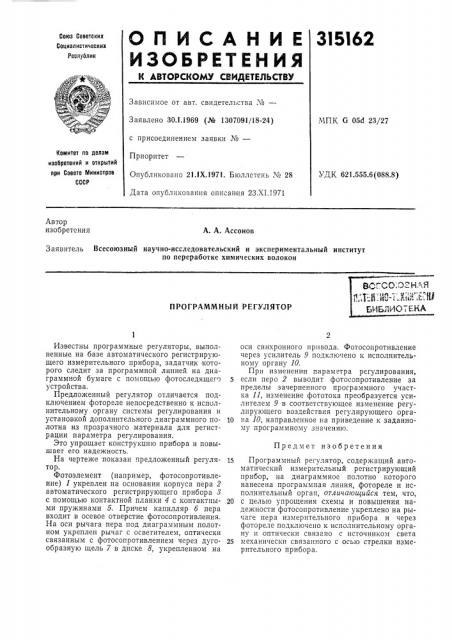

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

315162

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М—

Заявлено 30.1.1969 (№ 1307091/18-24) с присоединением заявки №вЂ”

Приоритет

Опубликовано 21.1Х.1971. Бюллетень № 28

Дата опубликования описания 23.XI.1971

МПК G 05d 23/27

Комитет по делам изобретеиий и открытий

ApN Совете Мииистров

СССР

УДК 621.555.6(088.8) Автор изобретения

А. А. Ассонов

Заявитель Всесоюзный научно-исследовательский и экспериментальный институт по переработке химических волокон

ПРОГРАММНЫЙ РЕГУЛЯТОР

Предмет изобретения

Известны программные регуляторы, выполненные на базе автоматического регистрирующего измерительного прибора, задатчик -которого следит за программной линией на диаграммной бумаге с помощью фотоследящего устройства.

Предложенный регулятор отличается подключением фотореле непосредственно к исполнительному органу системы регулирования и установкой дополнительного диаграммного полотна из прозрачного материала для регистрации параметра регулирования.

Это упрощает конструкцию прибора и повышает его надежность.

На чертеже показан предложенный регулятор.

Фотоэлемент (например, фотосопротивление) 1 укреплен на основании корпуса пера 2 автоматического регистрирующего прибора 8 с помощью контактной планки 4 с контактными пружинами б. Причем капилляр б пера входит в осевое отверстие фотосопротивления.

На оси рычага пера под диаграммным полотном укреплен рычаг с осветителем, оптически связанным с фотосопротивлением через дугообразную щель 7 в диске 8, укрепленном на оси синхронного привода. Фотосопротивление через усилитель 9 подключено к исполнительному органу 10.

При изменении параметра регулирования, если перо 2 выводит фотосопротивление за пределы зачерненного программного участка 11, изменение фототока преобразуется усилителем 9 в соответствующее изменение регулирующего воздействия регулирующего орга10 на 10, направленное на приведение к заданному программному значению.

15 Программный регулятор, содержащий автоматический измерительный регистрирующий прибор, на диаграммное полотно которого нанесена программная линия, фотореле и исполнительный орган, отличающийся тем, что, 20 с целью упрощения схемы и повышения надежности фотосопротивление укреплено на рычаге пера измерительного прибора и через фотореле подключено к исполнительному органу и оптически связано с источником света

25 механически связанного с осью стрелки измер ительн ого прибора.

315162

Составитель В. Шефтель

Редактор Л. А. Утехина Техред А. А, Камышникова Корректор О. Б. Тюрина

Заказ 3097/2 Изд. № 1266 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
