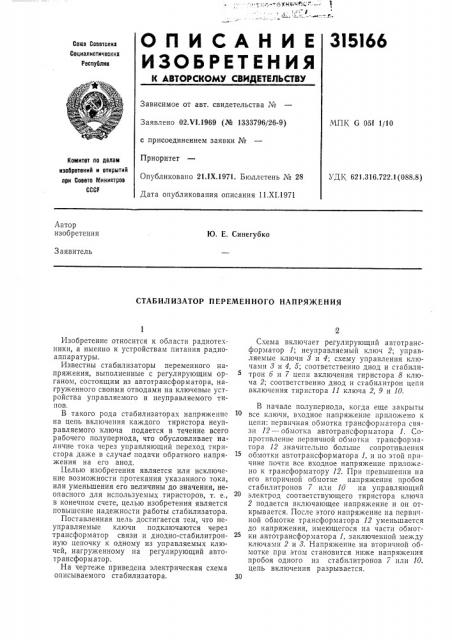

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Соввтскна

Социал нстическна

Республик

Зависимое от авт. свидетельства №

МПЕ, G 05f 1/10

Заявлено 02.VI.1969 (№ 1333796/26-9) с присоединением заявки №

Приоритет

Опубликовано 21.1Х.1971. Бюллетень № 28

Дата опубликования описания 11.XI.1971

Комитет по делам иаобретвний и открытий при Совете Министров

СССР

VQIi 621.316.722.1(088.8) Автор изобретения

Ю. Е. Синегубко

Заявитель

СТАБИЛИЗАТОР ПЕРЕМЕННОГО НАПРЯЖЕНИЯ

Изобретение относится к области радиотехники, а именно к устройствам питания радиоаппаратуры.

Известны стабилизаторы переменного напряжения, выполненные с регулирующим органом, состоящим из автотрансформатора, нагруженного своими отводами на ключевые устройства управляемого и неуправляемого типов.

В такого рода стабилизаторах напряжение на цепь включения каждого тиристора неуправляемого ключа подается в течение всего рабочего полупериода, что обусловливает наличие тока через управляющий переход тиристора даже в случае подачи обратного напряжения на его анод.

Целью изобретения является или исключение возможности протекания указанного тока, или уменьшения его величины до значения, неопасного для используемых тиристоров, т. е., в конечном счете, целью изобретения является повышение надежности работы стабилизатора.

Поставленная цель достигается тем, что неуправляемые ключи подключаются через трансформатор связи и диодно-стабилитронную цепочку к одному из управляемых ключей, нагруженному на регулирующий автотрансформатор.

На чертеже приведена электрическая схема описываемого стабилизатора.

Схема включает регулирующий автотрансформатор 1; неуправляемый ключ 2; управляемые ключи 8 и 4; схему управления ключами 8 и 4, 5; соответственно диод и стабилитрон 6 и 7 цепи включения тиристора 8 ключа 2; соответственно диод и стабилитрон цепи включения тиристора 11 ключа 2, 9 и 10.

В начале полупериода, когда еще закрыты все ключи, входное напряжение приложено к цепи: первичная обмотка трансформатора связи 12 — обмотка автотрансформатора 1. Сопротивление первичной обмотки трансформатора 12 значительно больше сопротивления обмотки автотрансформатора 1, и по этой причине почти все входное напряжение приложено к трансформатору 12. При превышении на его вторичной обмотке напряжения пробоя стабилитронов 7 или 10 на управляющий электрод соответствующего тиристора ключа

2 подается включающее напряжение и он открывается. После этого напряжение на первичной обмотке трансформатора 12 уменьшается до напряжения, имеющегося на части обмотки автотрансформатора 1, заключенной между ключами 2 и 8. Напряжение на вторичной обмотке при этом становится ниже напряжения пробоя одного из стабилитронов 7 пли 10. цепь включения разрывается.

315166

Предмет изобретения

Составитель В. Бровкин

Редактор И. Квачадзе Техред А. А. Камышникова Корректор Е. Н, Зимина, ка з 3G49i 3 Изд. № 1274 Тираж 473 Подписное

ЦЬИИ1ТИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Стабилизатор переменного напряжения, содержащий тиристорные управляемые и неуправфяемь1й ключи с трансформатором связи, pedyлиоующий автотрансформатор и схему управления, отличаюи„ийся тем, что, с целью

«повыц1ения надежности его работы, цепь включения каждого тиристора неуправляемого ключа выполнена с встречно-последовательно соединенными катодами диодом и стабплитроном, нагруженными на вторичную обмотку трансформатора связи, подключенного первичной обмоткой параллельно одно.,;у из управляемых ключей, при этом каж|ый из последних

5 связан с соответствующим отводом упомянутого автотрансформатора, а напряжение пробоя стабилитропа больше амплитудного значения напряжения па той части обмотки этого же автотрансформатора, которая заключена

10 между его крайними выводами, коммутируемыми управляемыми ключами.
