Реферат



3I533I

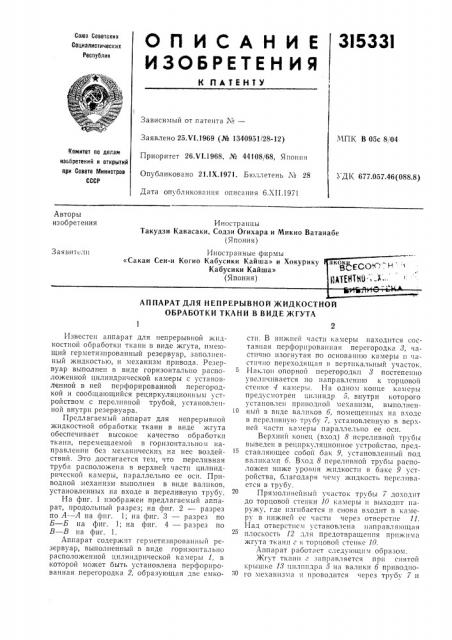

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К ПАТЕНТУ

Со1оз Советских

Социалистических

Республик

Зависимый от патента М—

МПК В 05с 8,, 04

Заявлено 25.V1.1969 (№ 1340951/28-12)

Приоритет 26.V1.1968, № 44108/68, Япония

Опубликовано 21.1Х.1971. Бюллетень М 28

Дата опубликования описания 6 Х11.1971

Комитет по делам иасбретений и открытий при Совете Министров

СССР

УДК 677.057.46(088.8) Авторы изобретения

Иностранцы

Такудзи Кавасаки, Содзи Огихара и Микио Ватанабе (Япония) Иностранные фирмы

Заявители

«Сакаи Сен-и Когио Кабусики Кайша» и Хокурику

Кабусики Кайша» (Япония) В СО!<. . 1

КАТЕНИНО- ->-"

АППАРАТ ДЛЯ НЕПРЕРЫВНОЙ ЖИДКОСТНОЙ

ОБРАБОТКИ ТКАНИ В ВИДЕ ЖГУТА

Известен аппарат для непрерывной жидкостной обработки ткани в виде жгута, имеющий герметизированный резервуар, заполненный жидкость1о, и механизм привода. Резервуар выполнен в виде горизонталыю расположенной цилиндрической камеры с установленной в ней перфорированной перегородкой и сообщающийся рециркуляционным устройством с переливной трубой, установленной внутри резервуара.

Предлагаемый аппарат для непрерывной жидкостной обработки ткани в виде жгута обеспечивает высокое качество обработки ткани, перемещаемой в горизонтальном направлении без механических на нее воздействий. Это достигается тем, что переливная труба расположена в верхней части цилиндрической камеры, параллельно ее оси. Приводной механиз» выполнен в виде валиков, установленных на входе в переливную трубу.

На фиг. 1 изображен предлагаемый аппарат, продольный разрез; на фиг. 2 — разрез по А — А иа фиг. 1; на фиг. 3 — разрез по

Б — Б на фиг. 1; иа фиг. 4 — разрез по

 — В на фиг. 1.

Аппарат содержит герметизироваги1ый резервуар, выполненный в виде горизонтально расположенной цилиндрической камеры 1, в которой может быть установлена перфорированная перегородка 2, образующая две емкостн. В нижней части камеры находится составная перфорированная перегородка 8, частично изогнутая по основанию камеры и частично переходящая H вертикальный участок.

Наклон опорной перегородки 8 постепенно увеличивается по направлению к торцовой стенке 4 камеры. На одном конце камеры предусмотрен цилиндр 5, внутри которого установлен приводной механизм, выполненггг ный в виде валиков б, помещенных на входе в переливную трубу 7, установленную в верхней части камеры параллельно ее оси.

Верхний конец (вход) 8 псреливиой трубы выведен в рециркуляционное устройство, представляющее собой бак 9, установленный под валиками б. Вход 8 переливной трубы расположен ниже уровня жидкости в бакс 9 устройства, благодаря чему жидкость переливается в трубу.

Прямолинейный участок трубы 7 доходит до торцовой стенки 10 камеры и выходит наружу, где изгибается и снова входит в камеру в нижней ее части через отверстие 11.

Над отверстием установлена Ir IIlpBBëÿroùàsI плоскость 12 для предотвращения прижима жгута ткани г к торцовой стенке 10.

Аппарат работает следующим образом.

Жгут ткани а заправляется при eris!To!I крышке 18 цилиндра 5 иа валики б приводного механизма и проводится через трубу 7 и

315331

Nun.!

A-4

b-Б

Шиг.4Wuz, 3

Qu>.2

Составитель М. Лиманова

Текрсд 3. Н. Тараненко Корректоры Л. В Орлова

H. Ф. Коваленко

Редактор О. Филиппова

Заказ 443/1803 Изд. ¹ 1240 Тирани 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент»

3 камеру 1. Жидкость подается насосом 14 по .циркуляционному трубопроводу 15 в бак 9 рециркуляционного устройства, переливается через вход 8 в трубу 7, создавая поток. Под действием последнего жгут ткани г увлекается в трубу 7, проходит по ее прямолинейному участку, меняет направление на изогнутом ее участке и далее через отверстие 11 попадает в камеру 1. Жгут расправляется и зигзагообразно в вертикальной плоскости перемещается от торцовой стенки 10 камеры к противоположной стенке 4, а затем всплывает и выбирается из камеры валиками 6. Жидкость протекает в пространства 16 через отверстия перегородки 2 и затем через отверстие 17, трубопровод 15 и отверстие 18 снова подается в бак 9. Изогнутая перегородка 8 и наклонная перегородка 2 предотвращают скручивание плывущей ткани и способствуют вытягиванию ее валиками 6.

При разделительной перегородке 2, деляQb щей камеру на две емкости, предусматриваются две переливные трубы 7, Поперечное сечение прямого участка трубы имеет прямоугольную форм j.

Предмет изобретения

Аппарат для непрерывной жидкостной обработки ткани в виде жгута, включающий герметизированный резервуар, заполненный

1О жидкостью, выполненный в виде горизонтально расположенной цилиндрической камеры с установленной на ней перфорированной перегородкой, и сообщающийся рециркуляционным устройством с переливной трубой, уста15 новленной внутри резервуара, и механизм привода, отличающийся тем, что, с целью повышения качества обработки ткани, переливная труба расположена в верхней части цилиндрической камеры, параллельно ее оси, а при20 водной механизм выполнен в виде валиков, установленных на входе в перелпвную трубу.
