Класс 24g, 5

М 31545

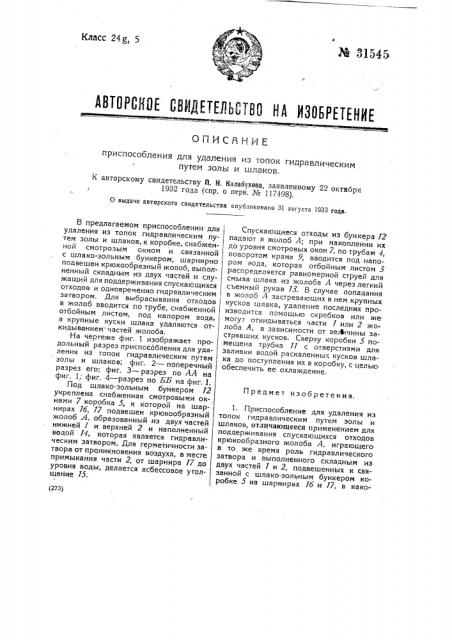

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСЯНИЕ приспособления для удаления из топок гидравлическим

I путем золы и шлаков.

К авторскому свидетельству A. Н. Калабухова, заявленному 22 октября

1932 года (спр. о перв. № 117498).

0 выдаче авторского свидетельства опубликовано 31 августа 1933 года.

Предмет изобретения. (273) В предлагаемом приспособлении для удаления из топок гидравлическим путем золы и шлаков, к коробке, снабженной смотрозым QKHQN и .связанной с шлако-зольным бункером, шарнирно подвешен крюкообразный жолоб, выполненный складным из двух частей и служащий для поддерживания спускающихся отходов и одновременно гидравлическим затвором. Для выбрасывания отходов в жолоб вводится по трубе, снабженной отбойным листом, под напором вода, а крупные куски шлака удаляются откидыванием частей жолоба.

На чертеже фиг. 1 изображает продольный разрез приспособления для удаления из топок гидравлическим путем золы и шлаков, фиг. 2 — поперечный разрез его; фиг. 3 — разрез по АА на фиг. 1; фиг, 4 — разрез по ББ на фиг. 1.

Под шлако-зольным бункером 12 укреплена снабженная смотровыми окнами 7 коробка 5, к которой на шарнирах 7б, 17 подвешен крюкообразный жолоб А, образованный из двух частей нижней 1 и верхней 2 и наполненный водой 14, которая является гидравлическим затвором. Для герметичности затвора от проникновения воздуха, в месте примыкания части 2, от шарнира 17 до уровня воды, делается асбессовое утолщение 75.

Спускающиеся отходы из бункера 12 падают в жолоб А; при накоплении их до уровня смотровых окон 7, по трубам 4, поворотом крана 9, вводится под напором вода, которая отбойным листом 3 распределяется равномерной струей для смыва шлака из жолоба А через легкий съемный рукав 13. В случае попадания в жолоб А застревающих в нем крупных кусков шлака, удаление последних производится помощью скребков или жемогут откидываться части 7 или 2 жолоба А, в зависимости от величины застрявших кусков. Сверху коробки 5 помещена трубка 11 с отверстиями для заливки водой раскаленных кусков шлака до поступления их в коробку, с целью обеспечить ее охлаждение.

1. Приспособление для удаления из. топок гидравлическим путем золы и шлаков, отличающееся применением для поддерживания спускающихся отходов крюкообразного жолоба А, играющегов то же время роль гидравлического затвора и выполненного складным из двух частей 7 и 2, подвешенных к связанной с шлако-зольным бункером коробке 5 на шарнирах 1б и 17, в како1 примедля воды

1 примеокон 7. мой ". жолоб, для выбрасывания из него отходов, вводится под напором по трубе 4 свода, а для удаления застрявших круп -ных кусков шлака откидываются ча -.ти.1 и 2.

2. В приспособлении по и. нение в жолобе А отбойного листа 3.

3. В приспособлении по и. нение в коробке 5 смотровых
