Реферат

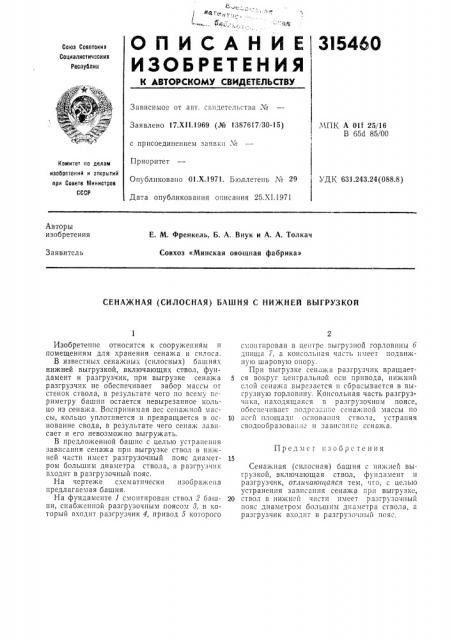

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. сггидетельства ¹

Заявлено 17.Õ11.1969 (№ 1387617/30-15) с присоединением заявки ¹

Приоритет

Опубликовано 01.Х.1971. Бюллетень ¹ 29

Дата опубликования описания 25.XI.1971

МПК А 01f 25/16

В 65d 85/00

Комитет по делам изобретений и 0TKpblTHH при Совете Министров

СССР

УДК 631.243.24(088.8) Авторы изобретения

Е. М. Френкель, Б. А. Внук и А. А. Толкач

Совхоз «Минская овощная фабрика»

Заявитель

СЕНАЖНАЯ (СИЛОСНАЯ) БАШНЯ С НИЖНЕЙ ВЫГРУЗКОЙ

Предмет пзобрстения

Изобретение относится к сооружениям и помещениям для хранения сенажа и силоса.

В известных сенажных (силосных) башнях нижней выгрузкой, включающих ствол, фундамент и разгрузчик, при выгрузке сенажа разгрузчик не обеспечивает забор массы от стенок ствола, в результате чего по всему периметру башни остается невырезанное кольцо из сенажа. Воспринимая вес сенажпой массы, кольцо уплотняется и превращается в основание свода, в результате чего сенаж зависает и его невозможно выгружать.

В предложенной башне,с целью устранения зависания сенажа при выгрузке ствол в нижней части имеет разгрузочный пояс диаметром большим диаметра ствола, а разгрузчик входит в разгрузочный пояс.

На чертеже схематически изображена предлагаемая башня.

На фундаменте 1 смонтирован ствол 2 башни, снабженной разгрузочным поясом 3, в который входит разгрузчик 4, привод 5 которого смонтирован в центре выгрузной горловины 6 днища 7, а консольная часть имеет подвижную шаровую опору.

При выгрузке сенажа разгрузчик вращает5 ся вокруг центральной оси привода, нижний слой сенажа вырезается и сбрасывается в выгрузную горловину. Консольная часть разгрузчика, находящаяся в разгрузочном поясе, обеспечивает подрезание сенажцой массы по

1О всей площади основания ствола, устраняя сводообразование и завис liil:c

Сенажная (силосная) башня с нижней выгрузкой, включающая ствол, фундамент и разгрузчик, отличаютцаяся тем, что, с целью устранения зависания сенажа при выгрузке, 20 ствол в нижней части имеет разгрузочный пояс диаметром большим диаметра ствола, а разгрузчик входигг в разгрузо шый пояс, Редактор Е. П. Хорина

Составитель Е. Кленов

Техред Л. В. Куклина Корректор В, П. Федулова

Заказ 3266(1 Изд. № 1346 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 475

Типография, пр. Сапунова, 2
