Реферат

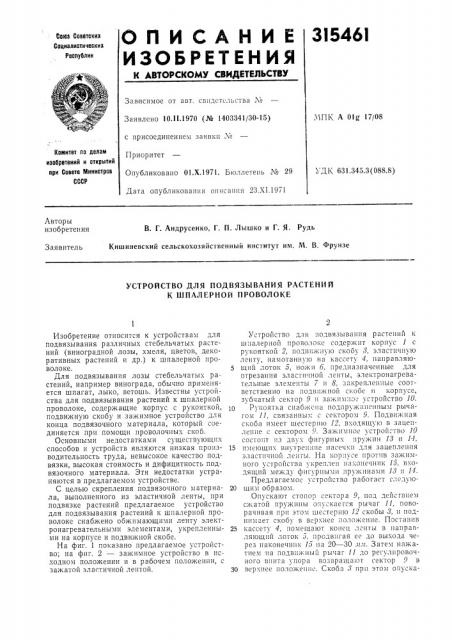

ОПИСАНИЕ 3I546I

ИЗОБРЕТЕН ИЯ

Х АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №, 1ПК А Olg 17/08

Заявлено 10.I I.1970 (№ 1403341/30-15) с присоединением заявки №

Приоритет

Опубликовано 01.Х.1971. Бюллетень № 29

Дата опубликования описания 23.XI. 1971 комитет по делам изобретений и открытий при Совете Мииистров

СССР

Ъ gIx 631.345.3(088.8) Авторы изобретения

В. Г. Андрусенко, Г. П. Лышко и Г. Я. Рудь

Кишиневский сельскохозяйственный институт им. М. В. Фрунзе

Заявитель

УСТРОЙСТВО ДЛЯ ПОДВЯЗЫВАНИЯ РАСТЕНИИ

К ШПАЛЕРНОЙ ПРОВОЛОКЕ

Изобретение относится к устройствам для подвязывания различных стебельчатых растений (виноградной лозы, хмеля, цветов, декоративных растений и др.) к шпалерной проволоке.

Для подвязывания лозы стебельчатых растений, например винограда, обычно применяется шпагат, лыко, ветошь. Известны устройства для подвязывания растений к шпалерной проволоке, содержащие корпус с рукояткой, подвижную скобу и зажимное устройство для конца подвязочного материала, который соединяется при помощи проволочных скоб.

Основными недостатками существующих способов и устройств являются низкая производительность труда, невысокое качество подвязки, высокая стоимость и дифицитность подвязочного материала. Эти недостатки устраняются в предлагаемом устройстве.

С целью скрепления подвязочного материала, выполненного из эластичной ленты, при подвязке растений предлагаемое устройство для подвязывания растений к шпалерной проволоке снабжено обжимающими ленту электронагревательными элементами, укрепленными на корпусе и подвижной скобе.

На фиг. 1 показано предлагаемое устройство; на фпг. 2 — зажимное устройство в исходном положении и в рабочем положении, с зажатой эластичной лентой.

Устройство для подвязывания растений шпалерной пров070кc cogepkl IIT l op!Iyc 1 рукояткой 2, подвпжлю скобу 8, эластичную ленту, намотанную на кассету 4, направляю5 щий лоток 5, ножи 6, предназначенные для отрезания эластичной ленты, электронагревательные элементы 7 и 8, закрепленные соответственно на подвижной скобе и корпусе, зубчатый сектор 9 и зажимпое устройство 10.

Рукоятка снаожсн а 1103llpE ж|п|енпых| рычагом 11, связанным с сектором 9. Подвихкная скоба имеет шестерню 12, входящую в зацепление с сектором I. Зажимное устройство 10 состоит из двух фигурных яр сжив 13 и 14, 15 име|ощих внутренние IIBcP IREE для зацепления эластичной де||ты. I IB кори се IlpoT! IB 3BTKIIIIIIOI O у Tpo!ICTIIB, креп,7011 lllIIIOIIC IIIIII; 15, входящий между фигурными пружинами 18 и 14.

Предлагаемое устройство работает следую20 щим образом.

Опускают стопор сектора 9, под действием сжатой пружинь| опускаегся рычаг 11, поворачивая при этом шестерню 12 скобы 8, и поднимает скобу в всрхнее положение. Поставив

25 кассету 4, помещают колец ленты в направ.7я|ощ1111 лоток 5, продв:|гая ее до выхода через наконечник 15 на 20 — ЗО .11л. Затем нажатием I!B подвижный рычаг 11 10 регулировочного винта упора возвращают сектор 9 в

30 верхнее положение. Скооа 8 прп этом опуска315461 lL я в нижнее положение с помощью пружины. При соединении пружин И и 14 зажимного устройства с наконечником 15, лента огибает наконечник. При опускагнш рычага 11 под действием сжатой пружины сектор 9 опу- s скается, а подвижная скоба 3 поднимается в верхнее положение. В момент поднятия скобы

8 захватывающие пружины И и 14 благодаря внутренним насечкам увлекает за собой эластичную ленту, затем защемляет ее и вы- 10 тягивают из наконечника 15. Затем устройство направляют на подвязываемую лозу, При соприкосновении лозы с лентой и дальнейшем движении устройства на лозу к шпалере лента огибает профиль лозы и шпалеры и одно- 1 временно зажимное устройство поворачивается внутрь скобы 3. Таким образом происходит автоматическая выкройка эластичной лен ы по профилю лозы и шпалеры, Затем, нажимая на рычаг 11, опускают скобы 8 в ниж- 2п нее положение. В этот момент лента зажимастся между электронагревательными элементамп 7 и 8 и производится се тепловое соеди. пение с одновременным автоматическим отрезанием ножами б. Снова опускают подвижный рычаг 11, под действием сжатой пружины сектора 9 скоба 3 поворачивается в верхнее положение и устройство отводится от подвязанной к шпалере лозы, Остающиеся в устройстве кончики ленты проталкиваются наконечником 15 и выпадают.

Предмет изобретения

Устройство для подвязывания растений к шпалерной проволоке, содержащее корпус с рукояткой, подвижную скобу, зажимное устройство и барабан с подвязочным материалом, отличающееся тем, что, с целью использования в нем в качестве подвязочного материала эластичной ленты, например, полиэтиленовой и скрепления ее сваркой, на корпусе и подви>кной скобе укреплены обжимающие ленту электронагревательные элементы.
