Реферат

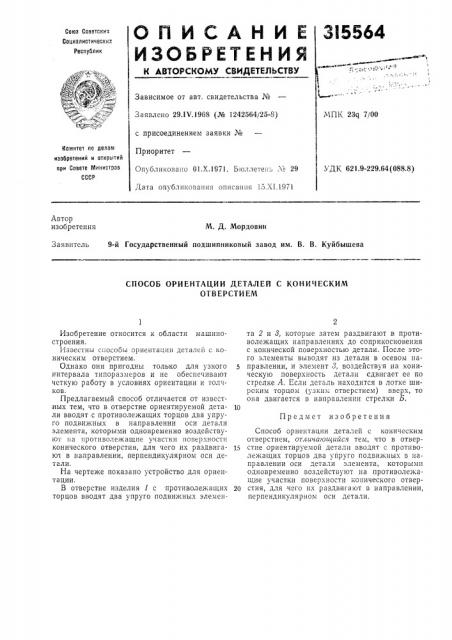

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ х Ъ

Зависимое от авт. свидетельства №

Заявлено 29.IV.1968 (№ 1242564/25-8) МПК 23q 7/00 с присоединением заявки №

Приоритет

Комитет по делам изобретеиий и открв тий при Совете Мииистров

СССР

УДК 621.9-229.64 (088.8) Опубликовано 01.Х.1971. Бюллетень ¹ 29

Дата опубликования описания 15.Х1.1971

Автор изобретения

М. Д. Мордовин

9-й Государственный подшипниковый завод им. В. В. Куйбышева

Заявитель

СПОСОБ ОРИЕНТАЦИИ ДЕТАЛЕЙ С КОНИЧЕСКИМ

ОТВЕРСТИЕМ

Предмет изобретения

Изобретение относится к области машиностроения.

Известны с î-;èè деталей с коническим отверстием.

Однако они пригодны только для узкого интервала типоразмеров и не обеспечивают четкую работу в условиях ориентации и толчков.

Предлагаемый способ отличается от известных тем, что в отверстие ориентируемой детали вводят с противолежащих торцов два упруro подвижных в направлении оси детали элемента, которыми одновременно воздействуют па противолежащие участки поверхности конического отверстия, для чего их раздвигают в направлении, перпендикулярном оси детали.

На чертеже показано устройство для ориентации.

В отверстие изделия 1 с противолежащих торцов вводят два упруго подвижных элемента 2 и 8, которые затем раздвигают в противолежащих направлениях до соприкосновения с конической поверхностью детали. После этого элементы выводят из детали в осевом направлении, и элемент 8, воздействуя на коническую поверхность детали сдвигает ее по стрелке А. Если деталь находится в лотке широким торцом (узким отверстием) вверх, то она двигается в направлении стрелки Б.

Способ ориентации деталей с коническим отверстием, отг ича ощийся тем, что в отвер15 стие ориентируемой детали вводят с противолежащих торцов два упруго подвижных в»аправлении оси детали элемента, которыми одновременно воздействуют на противолежащие участки поверхности конического отвер20 стия, для чего их раздвигают в направлении, перпендикулярном оси детали.

315564

Составитель И. Л. Повицкий

Редактор T. А. Киселева Техред 3. Н. Тараненко Корректоры: В. Петрова н А. Николаева

Заказ 30764 Изд. Ко 1282 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2
