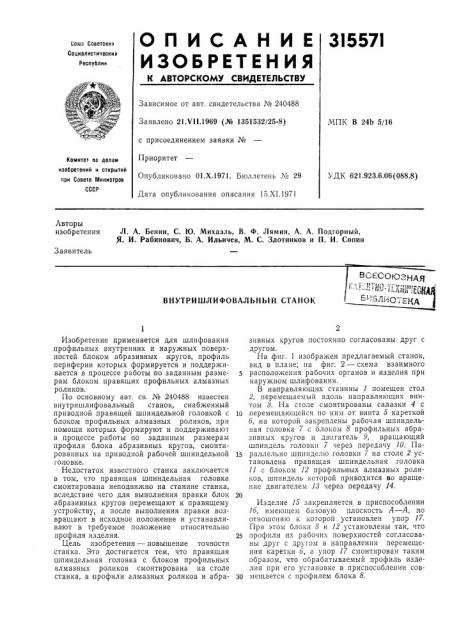

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3I557I

Союз Советски

Социалистических

Республик

Зависимое от авт. свидетельства ¹ 240488

Заявлено 21.VI I.1969 (№ 1351532/25-8) с присоединением заявки №

Приоритет

Опубликовано 01.Х.1971. Бюллетень № 29

Дата опубликования описания 15.XI.1971

МПК В 24Ь 5(16

Комите оо делам изобретений и открытий ори Совете Министров

СССР

УДК 621.923.6.06(088.8) Авторы изобретения

Л. А. Бенин, С. Ю. Михаэль, В. Ф. Лямин, А. А. Подгорный, Я. И. Рабинович, Б. А. Ильичев, М. С. Злотников и П. И. Сонин

Заявитель

ВНЕС(Ц1ОРндя >Н

ВНУТРИШЛИФОВАЛЪНЫЙ СТАНОК

Изобретение применяется для шлифования профильных внутренних и наружных поверхностей блоком абразивных кругов, профиль периферии которых формируется и поддерживается в процессе работы по заданным размерам блоком правящих профильных алмазных роликов.

По основному авт. св. № 240488 известен внутришлифовальный станок, снабженный приводной правящей шпиндельной головкой с блоком профильных алмазных роликов, при помощи которых формируют и,поддерживают в процессе работы по заданным размерам профили блока абразивных кругов, смонтированных на приводной рабочей шпиндельной головке.

Недостаток известного станка заключается в том, что правящая шпиндельная головка смонтирована неподвижно на станине станка, вследствие чего для выполнения правки блок абразивных кругов перемещают к правящему устройству, а после выполнения правки возвращают в исходное положение и устанавливают в требуемое положение относительно профиля изделия.

Цель изобретения — повышение точности станка. Это достигается тем, что правящая шпиндельная головка с блоком профильных алмазных роликов смонтирована на столе станка, а профили алмазных роликов и абразивных кругов постоянно согласованы друг с другом.

На фиг. 1 изображен предлагаемый станок, вид в плане; на фиг. 2 — схема взаимного расположения рабочих органов и изделия при наружном шлифовании.

B направляющих станины 1 помещен стол

2, перемещаемый вдоль направляющих винтом D. На столе смонтированы салазки 4 с

10 перемещающейся по ним от винта 5 кареткой

6, на которой закреплены рабочая шпиндельная головка 7 с блоком 8 профильных абразивных кругов и двигатель 9, вращающий шпиндель головки 7 через передачу 10. Па15 раллельно шпинделю головки 7 на столе 2 установлена правящая шпиндельная головка

11 с блоком 12 профильных алмазных роликов, шпиндель которой приводится во вращение двигателем 18 через передачу 14.

Изделие 15 закрепляется в приспособлении

16, имеющем базовую плоскость А — А, по отношению к которой установлен упор 17.

При этом блоки 8 и 12 установлены так, что

25 профили их рабочих поверхностей согласованы друг с другом в направлении перемещения каретки 6, а упор 17 смонтирован таким образом, что обрабатываемый профиль изделия при его установке в приспособлении сов30 мещается с профилем блока 8,
