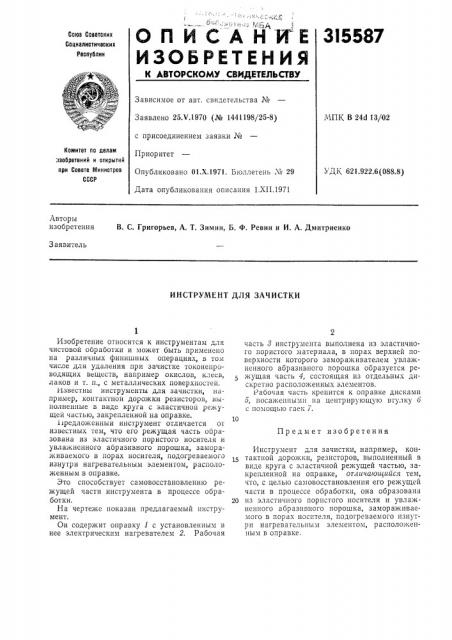

Инструмент для зачистки
Иллюстрации
Реферат
И C
3!5587
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 25.V.1970 (K 1441198/25-8) с присоединением заявки №
Приоритет
Опубликовано 01.Х.1971, Бюллетень ¹ 29
Дата опубликования описания 1.ХП.1971
МПК В 24d 13/О2
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621.922,6(088.8) Авторы изобретения
В. С. Григорьев, А. T. Зимин, Б. Ф. Ревин и И. А. Дмитриенко
3 аявитель
ИНСТРУМЕНТ ДЛЯ ЗАЧИСТКИ
Предмет изобретения
Изобретение относится к инструментам для чистовой обработки и может быть применено на различных финишных операциях, в том числе для удаления при зачистке токонепроводящих веществ, например окислов, клеев, лаков и т. и., с металлических поверхностен.
Известны инструменты для зачистки, например, контактнои дорожки резисторов, выполненные в виде круга с эластичной режущей частью, закрепленной на оправке.
Иредложенныи инструмент отличается от известных тем, что его режущая часть ооразована из эластичного пористого носителя и увлажненного абразивного порошка, замораживаемого в порах носигеля, подогреваемого изнутри нагревательным элементом, расположенным в оправке.
Это способствует самовосстановлению режущей части инструмента в процессе обработки.
На чертеже показан предлагаемый инструмент.
Он содержит оправку 1 с установленным в нее электрическим нагревателем 2. Рабочая часть 8 инструмента выполнена из эластичного пористого материала, в порах верхней поверхности которого замораживателем увлажненного абразивного порошка образуется режущая часть 4, состоящая из отдельных дискретно расположенных элементов.
Рабочая часть крепится к оправке дисками
5, посаженн на центрирующую втулку 6 с помощью гаек 7.
Инструмент для зачистки, например, коп15 тактной дорожки, резисторов, выполненный в виде круга с эластичной режущей частью, закрепленной на оправке, отличающийся тем, что, с целью самовосстановления его режущей части в процессе обработки, она образована
20 из эластичнэго пористого носителя и увлажненного абразивного порошка, замораживаемого в порах носителя, подогреваемого изнутри нагревательным элементом, расположенным в оправке.
315587
Заказ 3683/9 Изд. ¹ 1381 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 7К-35, Раушская наб., д. 4j5
Типография, пр. Сапунова, 2!
Составитель В. Браженко
Редактор Т. А. Киселева Техред 3. Н. Тараненко
Корректоры: Л. Корогод и А. Николаева
