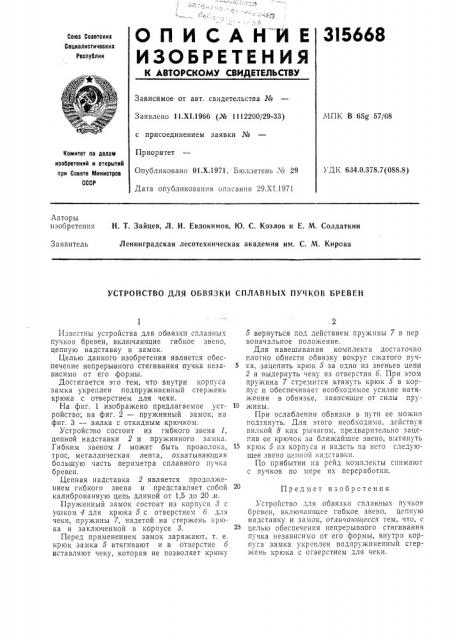

О П И С А Н И Е 3I5668

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 11.Х1.1966 (№ 1112200/29-33) с присоединением заявки №

Приоритет

Опубликовано 01.Х.1971. Бюллетень М 29

Дата опубликования описания 29.XI.1971

МПК В 65g 57/08

Комитет по делам изобретений н открытий при Совете Министров

СССР

Õ ДК 634.0.378.7(088.8) Авторы изобретения Н. T. Зайцев, Л. И. Евдокимов, Ю. С. Козлов и Е. М. Солдаткин

Заявитель

Ленинградская лесотехническая академия им, С. М. Кирова

УСТРОЙС1 ВО ДЛЯ ОБВЯЗКИ СПЛАВНЫХ ПУЧКОВ БРЕВЕН

Предмет изобретения

Известны устройства для обвязки сплавных пучков бревен, включающие гибкое звено, цепную надставку и замок.

Целью данного изобретения является обеспечение непрерывного стягивания, пучка неза- 5 висимо от его формы.

Достигается это тем, что внутри корпуса замка укреплен подпружиненный стержень крюка с отверстием для чеки.

На фиг. 1 изображено предлагаемое уст- 10 ройство; на фиг. 2 — пружинный замок; на фиг. 3 — вилка с откидным крючком.

Устройство состоит из гибкого звена 1, цепной надставки 2 и пружинного замка.

Гибким звеном 1 может быть проволока, 15 трос, металлическая лента, охватывающа я большую часть периметра сплавного пучка бревен.

Цепная надставка 2 является продолжением гибкого звена и представляет собой калиброванную цепь длиной от 1,5 до 20,я.

Пружинный замок состоит из корпуса 8 с ушком 4 для крюка 5 с отверстием 6 для чеки, пружины 7, надетой на стержень крюка и заключенной в корпусе 3.

Перед применением замок заряжают, т. е. крюк замка 5 втягивают и в отверстие 6 вставляют чеку, которая не позволяет крюку

5 вернуться под действием пружины 7 в пер воначальное положение.

Для навешивания комплекта достаточно плотно обнести обвязку вокруг сжатого пучка, зацепить крюк 5 за одно из звеньев цепи

2 и выдернуть чеку из отверстия 6. При этом пружина 7 стремится втянуть крюк 5 в корпус и обеспечивает необходимое усилие натяжения в обвязке, зависящее от силы пружины.

При ослаблении обвязки в пути ее можно подтянуть. Для этого необходимо, действуя вилкой 8 как рычагом, предварительно зацепив ее крючок за ближайшее звено, вытянуть крюк 5 пз корпуса и надеть а него следующее звено цепной надставки.

По прибытии на рейд комплекты снимают с пучков по мере их переработки.

Устройство для обвязки сплавных пучков бревен, включающее гибкое звено, цепную надставку и замок, отлича ощееся тем, что, с целью обеспечения непрерывного стягивания пучка независимо от его формы, внутри корпуса замка укреплен подпружиненный стержень крюка с отверстием для чеки.

315668 Рог.1

Составитель Л. Харитонова

Редактор С, И. Хейфиц Техред 3. Н. Тараненко Корректоры: Е. Ласточкина и В, Петрова

Заказ 3272/17 Изд. № 1309 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4!5

Типография, пр. Сапунова, 2
