Реферат



3I5804

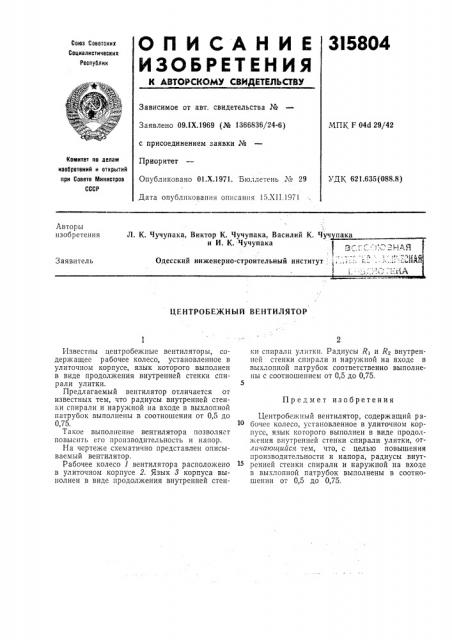

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 09.IX.1969 (№ 1366836/24-6) с присоединением заявки №

Приоритет

Опубликовано 01.Х.1971. Бюллетень № 29

Дата опубликования описания 15.Х11.1971

МПК F 04d 29/42

Комитет по делам иэобретеиий и открытий при Совете Мииистров

СССР

УДК 621.635(088.8) Лвторы изобретения

" ЛИЗИ и И. К. Чучупака

Одесский инженерно-строитель

Заявитель

ЦЕНТРОБЕЖНЫЙ ВЕНТИЛЯТОР

Известны центробежные вентиляторы, содержащее рабочее колесо, установленное в улиточном корпусе, язык которого выполнен в виде продолжения внутренней стенки спирали улитки.

Предлагаемый вентилятор отличается от известных тем, что радиусы внутренней стенки спирали и наружной на входе в выхлопной патрубок выполнены в соотношении от 0,5 до

0,75.

Такое выполнение вентилятора позволяет повысить его производительность и напор.

На чертеже схематично представлен описываемый вентилятор.

Рабочее колесо 1 вентилятора расположено в улиточном корпусе 2. Язык 8 корпуса выполнен в виде продолжения внутренней стенки спирали улитки. Радиусы R> и Яз внутренней стенки спирали и наружной на входе в выхлопной патрубок соответственно выполнены с соотношением от 0,5 до 0,75.

Предмет изобретения

Центробежный вентилятор, содержащий рабочее колесо, установленное в улиточном корпусе, язык которого выполнен в виде продолжения внутренней стенки спирали улитки, отличающийся тем, что, с целью повышения производительности и напора, радиусы внутренней стенки спирали и наружной на входе в выхлопной патрубок выполнены в соотношении от 0 5 до 0 75.

315804

Составитель 3. Полетаева

Редактор А. Ю. Пейсоченко Техред 3. Н. Тараненко

Корректор Е. И. Усова

Заказ 3346/17 Изд. И 1412 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб,, д. 4j5

Типография, пр. С а чупов а, 2
