Универсальный шарнир
Иллюстрации
Реферат

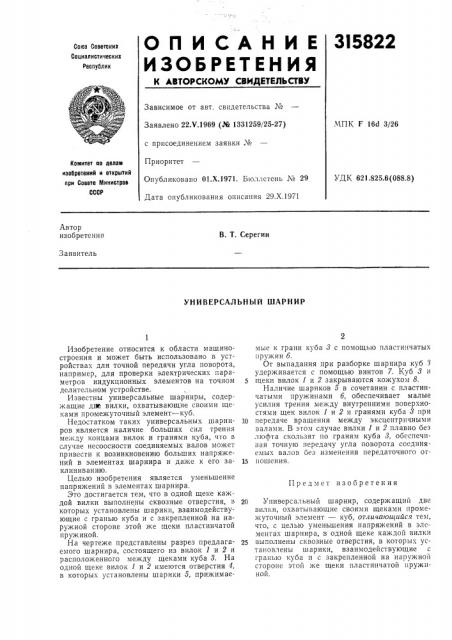

ОПИСАНИЕ
ИЗОЬЕЕТ ЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
3I5822
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Заявлено 22.Ч.1969 (Эй 1331259/25-27) МПК F 16d 3/26 с присоединением заявки №
Приоритет
Опубликовано 01.Х.1971. Бюллетень ¹ 29
Дата опубликования описания 29.Х.1971
Комитет оо делам изобретений и открытий при Совете Министров
СССР
УДК 621,825.6(088.8) Автор изобретения
В. T. Серегин
Заявитель
УНИВЕРСАЛЬНЫЙ ШАРНИР мые к грани куба 8 с помощью пластинчатых пружин б.
От выпадания при разборке шарнира,куб 8 удерживается с помощью винтов 7. Куб 8 и
5 щеки вилок 1 и 2 закрываются кожухом 8.
Наличие шариков 5 в сочетании с пластинчатыми пружинами б, обеспечивает малые усилия трения между внутренними поверхностями щек вилок 1 и 2 и гранями куба 8 при
lO передаче вращения между эксцентричными валами. В этом случае вилки 1 и 2 плавно без люфта скользят по граням куба 8, обсспечивая точную передачу угла поворота соединяемых валов без изменения передаточного от15 ношения.
20 Универсальный шарнир, содержащий две вилки, охватывающие своими щеками промежуточный элемент — куб, отличающийся тем, что, с целью уменьшения напряжений в элементах шарнира, в одной щеке каждой вилки
25 выполнены сквозные отверстия, в которых установлены шарики, взаимодействующие с гранью куба и с закрепленной на наружной стороне этой же щеки пластинчатой пружиной.
Изобретение относится к области машиностроения и может быть использовано в устройствах для точной передачи угла поворота, например, для проверки электрических параметров индукционных элементов на точном делительном устройстве.
Известны универсальные шарниры, содержащие дтве вилки, охватывающие своими щеками промежуточный элемент — куб.
Недостатком таких универсальных шарниров является наличие больших сил трения между концами вилок и гранями куба, что в случае несоосности соединяемых валов может привести к возникновению больших напряжений в элементах шарнира и даже к его заклиниванию.
Целью изобретения является уменьшение напряжений в элементах шарнира.
Это достигается тем, что в одной щеке каждой вилки выполнены сквозные отверстия, в которых установлены шарики, взаимодействующие с гранью куба и с закрепленной на наружной стороне этой же щеки пластинчатой пружиной.
На чертеже представлены разрез предлагаемого шарнира, состоящего из вилок 1 и 2 и расположенного между щеками куба 8. На одной щеке вилок 1 и 2 имеются отверстия 4, в которых установлены шарики 5, прижимаеПредмет изобретения
Составитель И. Щербатенко
Техред Е. Борисова Корректор О. Б. Тюрина
Редактор С. Хейфиц
Заказ 2947/8 Изд. № 1244 Тираж 473 Подписное
ЦНИИПИ Козпггета го делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
