Реферат

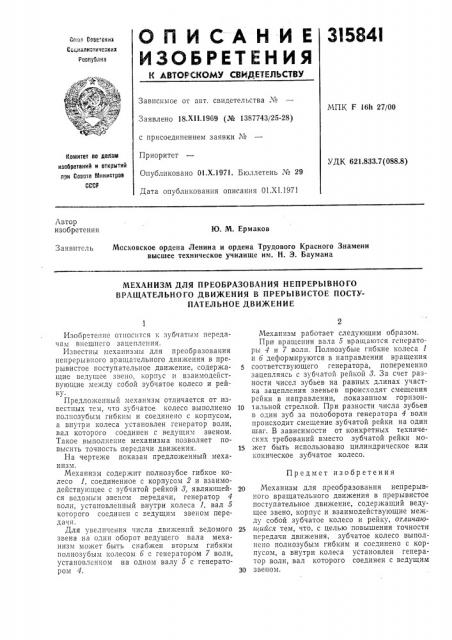

О П И С А Н И Е ЗI584I

ИЗОБРЕТЕНИЯ

K АВТОРСКОМУ СВМДЕТЕ,ПЬСТВУ йоа Соеетонна

Сот;налнотнчеонна

Реопублнн

Зависимое от авт. свидетельства М

МПК F 16|т 27/00

Заявлено 18.Х11.1969 (М 1387743/25-28) с п ри соединением з а явки No

Приоритет

Опубликовано 01.Х,1971. Бюллетень _#_ 29

Дата опубликования описания 01.XI.1971

Комитет по деттен изобретений и отнрытий при Соеоте Министров

СССР

УДК 621.833.7(088.8) Лвтор изобретения

Ю. М. Ермаков

Московское ордена Ленина и ордена Трудового Красного Знамени высшее техническое училище им. Н. Э. Баумана

Заявитель

МЕХАНИЗМ ДЛЯ ПРЕОБРАЗОВАНИЯ НЕПРЕРЪ|ВНОГО

ВРАЩАТЕЛЬНОГО ДВИЖЕНИЯ В ПРЕРЪ|ВИСТОЕ ПОСТУПАТЕЛЬНОЕ ДВИЖЕНИЕ

Предмет изобретения

Изобретение относится т< зубчатым передачам внешнего зацепления.

Известны механизмы для преобразования непрерывного вращательного движения в прерывистое поступательное движение, содержащие ведущее звено, корпу с и взаимодействующие между собой зу.бчатое колесо и рейку .

Предложенный механизм отличается от известных тем, что зубчатое колесо выполнено полнозубым гибким и соединено с корпусом, а внутри колеса у.становлен генератор волн, вал которого соединен с ведущим звеном.

Такое выполнение механизма позволяет повысить точность передачи движения.

На чертеже показан предложенный механизм.

Механизм содержит полнозубое гибкое колесо 1, соединенное с корпусом 2 и взаимодейству.сщее с зубчатой рейкой 8, являющейся ведомым звеном передачи, генератор 4 волн, установленный внутри колеса 1, вал 5 которого соединен с ведущим звеном передачи.

Для увеличения числа движений ведомого звена на один оборот ведущего вала механизм может быть снабжен вторым гибким полнозубым колесом б с генератором 7 волн, установленном на одном валу 5 с генератором 4.

Механизм работает следующим образом.

При вращении вала 5 вращаются генераторы 4 и 7 волн. Полнозубые гибкие колеса 1 и б деформируются в направлении вращения соответствующего генератора, попеременно зацепляясь с зубчатой рейкой 8. За счет разности чисел зубьев на равных длинах участка зацепления звеньев происходят смещения рейки в направлении, показанном горизон10 тальной стрелкой. При разности числа зубьев в один зуб за полоборота генератора 4 волн происходит смещение зубчатой рейки на один шаг. В зависимости от конкретных технических требований вместо зубчатой рейки мо15 жег быть использовано цилиндрическое или коническое зубчатое колесо.

20 Механизм для преобразования непрерывного вращательного движения в прерывистое поступательное движение, содержащий ведущее звено, корпус и взаимодействующие между собой зубчатое колесо и рейку, отличаютиийся тем, что, с целью повышения точности передачи движения, зубчатое колесо выполнено полнозубым гибким и соединено с корпусом, а внутри колеса установлен генератор волн, вал которого соединен с ведущим

30 звеном.
