Реферат

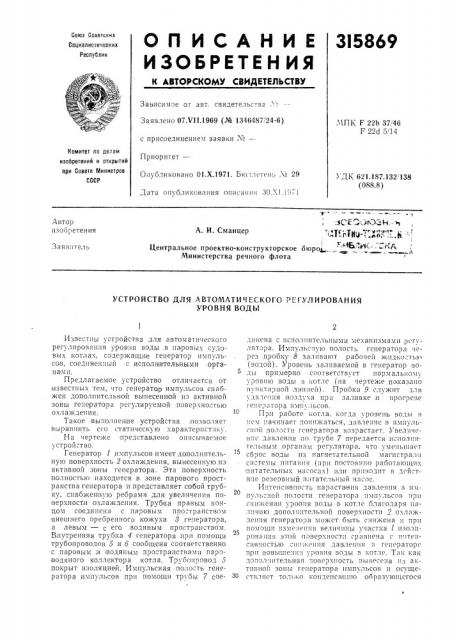

3I5869

Союз Советских

ОП ИСАНИЕ

ИЗОЬРЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 07Х1I.1969 (№ 1346487!24-6) с присоединением заявки М—

Приоритет—

OiI>бликовано 01.Х.1971. Б|ол,aPTPIIь ¹ 29

ЧПК F 22h 37т46

F 22d 5/!4

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.187.132 138 (088.8) Дата опубликования опигBIIIIII 30.Х!.! =171 т Г!с .>ri31-1, g

А. И. Сманцер

Центральное проектно-конструкторское бюро4

Министерства речного флота

Автор изобретения

Заявитель

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ

УРОВНЯ ВОДЫ

Известны устройства для автоматического регулирования уровня воды в паровых cyzoвых котлах, содержащие генератор импульсов, соединенный с исполнительными органами. 5

Предлагаемое устройство отличается от известных тем, что генератор импульсов снабжен дополнительной вынесенной из активной зоны генератора регулируемой поверхностька охл а >кден ия. 10

Такое выполнение устройства позволяет вырагнить его статическую характеристику.

На чертеже представлено описываемое устройство, Генератор 1 импульсов имеет дополнитель15 ную поверхность 2 охлаждения, вынесенную из активной зоны генератора. Эта поверхность полностью находится в зоне парового пространства генератора и представляет собой трубку, снабженную ребрами для увеличения поверхности охлаждения. Трубка правым концом соединена с паровым пространством внешнего opeopeHIIoI o кохкуха 8 генератора, а левым — с его,водяным пространством, Внутренняя труока 4 генератора при помощи

25 трубопроводов 5 и б сообщена соответственно с па ровым,и |водяным пространствами пароводяного коллектора котла. Труоопровод 5 покрыт изоляцией. Импульсная полость генератора импульсов при помощи труоы 7 сое- 50 динена с .исполнительными механизмами рсгуляTора. ИмпульcIIóIo полость генератора Ipрез пробку 8 заливают рабочей жидкостьIo (водой). Уровень заливаемой в генератор воды примерно соответствует нормальному уровшо воды и котле (на чертеже показано пунктирной линией). Пробка 9 служит для уда ICIIHH воздуха и ри залпвке,и прогреве енергтора импульсов.

При работе котла, когда уровень во I»I в нгм начинает понижаться, давление в импульгной полости генератора возрастает. Увеличение давления по трубе 7 передается исполнительным органам регулятора, что уменьшает сброс воды из нагнетательной магистра. ги системы питания (при постоянно работающих

"IHTBTpëüíûê насосах) и III приводит в дсйгтв1Ip резервный питательный насос.

Интенсивность нарастания давления в импульсной по IocTH генерато ра импульсов при снижении уровня воды в котле благодаря наличию дополнительной поверхности 2 охлаждения генератора может быть снижена и при помощи изме IpIIIIII величины участка l изолирования этой IloBppxHocT 1 сравнена г и.ITCI{" сивностью снижения давления в генераторе

Ilри IToBhIlIIp:Iè:I уровня воды в котле. Так как дополнительная поверхность вынесена из актигной зоны генератора импульсов и осущсгтвляст только конденсацию образутогцсгося

315869

Составитель Е. Васютович! с:!акте р A. Ю. Пейсоченко !с.сред 3. Н. Тараненко Корректор 3. И, Тарасова

» а к а а 436/1807 Иад. X 1271 Тираж 473 Подписное

Ц1-!11 1:!П11 Комитета чо делам иаобретсиий и открытий ири Говете Министров ГСС1

Москва, Ж-35, Рауновская наб., д. 4)5

Тии. Харьк. фид. ирсд. < Патент> в генераторе пара, то скорость падения давления прн повышешш уровня воды в котле возрастает, а следовательно, ц карактсристнка регулятора может быть нзменепа в необколимом направлешш.

Предмет изобретения

Устройство лля автоматического регулирозания уровня золы,в паровы.; суловык котлы, солер>жащсе ге.гератоз имнуль uâ, сое1инепный с 11спол.пггельными органами, от.1пчаюи весл тем, что, с целшо выравнива:!ия статической карактеристнки, генератор импульсов снабжен дополнительной вынесенлной из акга!аной зо>иы генератора регулируемой поверхностью ока ажлення,
