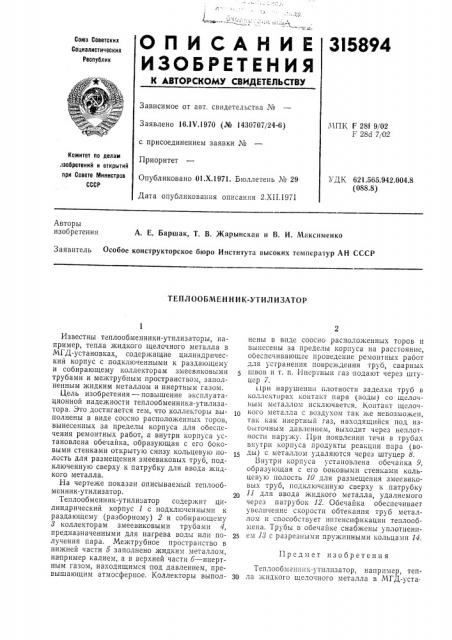

О П И С А Н И Е 3I5894
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
МПК F 28f 9/02
F 28cj 7/02
Заявлено 16.1V.1970 (¹ 1430707/24-6) с присоединением заявки №
Приоритет
Опубликовано 01.Х.1971. Бюллетень № 29
Дата опубликования описания 2.XII.1971
Комитет по делам лзобретений и открытий при Совете Министров
СССР
УДК 621.565.942.004.8 (088.8) Авторы изобретения
А. Е. Баршак, T. В. Жярынская и В. И. Максименко
Заявитель Особое конструкторское бюро Института высоких температур АН СССР
ТЕПЛ ООБМ Е Н Н И К-УТ ИЛ И ЗАТОР
Предмет изобретения
Известны теплообменники-утилизаторы, например, тепла жидкого щелочного металла В
МГД-установках, содержащие цилиндрический корпус с подключенными к раздающему и собирающему коллекторам змеевиковыми трубами и межтрубным пространством, заполненным жидким металлом и инертным газом.
Цель изобретения — повышение эксплуатационной надежности теплообменника-утилизатора. Это достигается тем, что коллекторы выполнены в виде соосно расположенных торов, вынесенных за пределы корпуса для обеспечения ремонтных работ, а внутри корпуса установлена обечайка, образующая с его боковыми стенками открытую снизу кольцевую полость для размещения змеевиковых труб, подключенную сверху к патрубку для ввода жидкого металла.
На чертеже показан описываемый теплообменник-утилизатор.
Теплообменник-утилизатор содержит цилиндрический корпус 1 с подключенными к раздающему (разборному) 2 и собирающему
8 коллекторам змеевиковыми трубами 4, предназначенными для нагрева воды или получения пара. Межтрубное пространство в нижней части б заполнено жидким металлом, например калием, а в верхней части б — инертным газом, находящимся под давлением, npeEbIIIIBIoIIJèì атмосферное. Коллекторы выполнены в виде соосно расположенных торов и вынесены за пределы корпуса на расстояние, обеспечивающее проведение ремонтных работ для устранения повреждения труб, сварных швов и т. п. Инертный газ подают через штуцер 7. т1ри нарушении плотности заделки труб в колле1 тОрах НОнта1 т пара (Воды) со щелочным металлом исключается. Контакт щелочного металла с Воздухоъ1 так же неВОзъ10жен, так как инертный газ, находящийся под изоыточным давлением, Выходит через неплотности наружу. При появлении течи в трубах внутри «орпуса продукты реакции пара (воды) с металлом удаляются через штуцер 8.
Внутри корпуса установлена обечаика 9, образующая с его Ооковыв|и стенками кольцевую полость 10 для размещения змеевиковых труб, подключенную сверху к патруоку
11 для ввода жидкого металла, удаляемого через патрубок 12. Обечайка обеспечивает увеличение скорости обтекания труб металлом и способствует интенсификации теплообмена. Трубы в обечайке снабжены уплотнени25 ем 18 с разрезными пр жинными кольцами 14.
Теплообменннк-утилизатор, например, теп30 ла жидкого щелочного металла в МГД-уста315894
Составитель Ю. Мартинчик
Редактор А. Ю. Пейсочеико Техред Е. Борисова Корректоры; Т, А, Гревцова и Е, И. Усова
Заказ 3403, 6 Изд. Хв 1430 Тираж 473 Подписное
Е1НИИПИ Комитета по делам пзобретешш и открытий при Совете Министров СССР
Москва, Ж-35, Раушская паб., д. 475
Типография, пр. Сапунова, 2 новках, содержащий цилиндрический корпус с подключенными к раздающему и собирающему коллекторам змеевиковыми трубами и межтрубным пространством, заполненным жидким металлом и инертным газом, отлика ои1ийся тем, что, с целью повышения эксплуатационной надежности, коллекторы выполнены в виде соосно расположенных торов, вынесенных за пределы корпуса для обеспечения ремонтных работ, а внутри корпуса установлена обсчайка, образующая с его боковыми стенками открытую снизу кольцевую полость для размещения змсевиковых труб, подключенную сверху к патрубку для ввода жидкого металла.
