Реферат

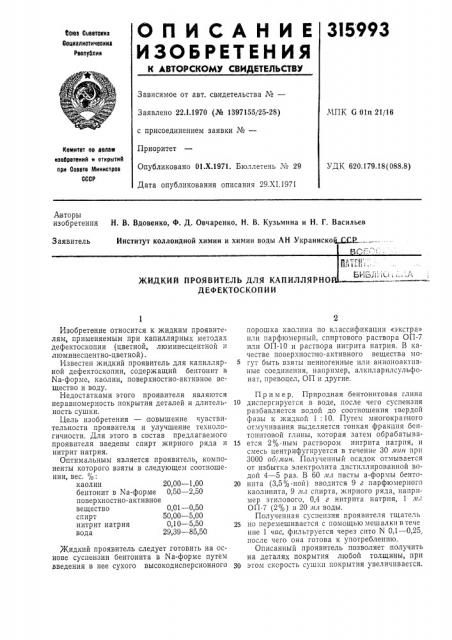

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3! 5993

Всаа Соввтскиа

Ооциалистическил

Рвопуслин

Зависимое от авт. свидетельства ¹â€”

Заявлено 22.1.1970 (№ 1397155/25-28) с присоединением заявки №вЂ”

Приоритет

Опубликовано 01.Х.1971. Бюллетень ¹ 29

Дата опубликования описания 29,XI,1971

МПК G 01п 21/16 йомитвт по лолам наойрвтеннй H открытий при Совете Министров

СССР

УДК 620.179.18(088.8) Авторы изобретения

Н. В, Вдовенко, Ф. Д, Овчаренко, H. В. Кузьмина и Н. Г. Васильев

Институт коллоидной химии и химии воды AH Украинско 1:.Р

Заявитель

ЖИДКИЙ ПРОЯВИТЕЛЬ ДЛЯ КАПИЛЛЯРНО

ДЕФЕКТОСКОП ИИ

Изобретение относится к жидким проявителям, применяемым при капиллярных методах дефектоскопии (цветной, люминесцентной и люминесцентно-цветной).

Известен жидкий проявитель для капиллярной дефектоскопии, содержащий бентонит в

Na-форме, каолин, поверхностно-активное вещество и воду.

Недостатками этого проявителя являются неравномерность покрытия деталей и длительность сушки.

Цель изобретения — повышение чувствительности проявителя и улучшение технологичности. Для этого в состав предлагаемого проявителя введены спирт жирного ряда и нитрит натрия.

Оптимальным является проявитель, компоненты которого взяты в следующем соотношении, вес. %: каолин 20,00 — 1,00 бентонит в Na-форме 0,50 — 2,50 поверхностно-активное вещество 0,01 — 0,50 спирт 50,00 — 5,00 нитрит натрия 0,10 — 5,50 вода 29,39 — 85,50

Жидкий проявитель следует готовить на основе суспензии бентонита в Na-форме путем введения в нее сухого высокодисперсионного порошка каолина по классификации «экстра» или парфюмерный, спиртового раствора ОП-7 или ОП-10 и раствора нитрита натрия. В качестве поверхностно-активного вещества могут быть взяты неиногенные или анионоактивные соединения, например, алкиларплсульфонат, превоцел, ОП и другие.

Пример. Природная бентонитовая глина

10 диспергируется в воде, после чего суспензия разбавляется водой до соотношения твердой фазы к жидкой 1: 10. Путем многократного отмучивания выделяется тонкая фракция бентонитовой глины, которая затем обрабатыва15 ется 2%-ным раствором нитрита натрия, и смесь центрифугируется в течение 30 мин прп

3000 об мин. Полученный осадок отмывается

or избытка электролита дистиллированной водой 4 — 5 раз. В б0 л л пасты а-формы бенто20 нита (3,5%-Holi) вводится 9 г парфюмерного каолинита, 9 лл спирта, жирного ряда, например этилового, 0,4 г нитрита натрия, 1 лл

ОП-7 (2%) и 20 мл воды.

Полученная суспензия проявителя тщатель

25 но перемешивается с помощью мешалки в тече ние 1 час, фильтруется через сито N 0,1 — 0,25, после чего она готова к употребленшо.

Описанный проявитель позволяет получить на деталях покрытия любой толщины, при

30 этом скорость сушки покрытия увеличивается.

315993

Предмет изобретения

Составитель В. Мазина

Тсхрсд Е. Борисова

Корректоры: Т, А. Гревцова и И. М. Шматова

Редактор Т. Киселева

Заказ 3336!!2 Изд. № 1408 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2

1. Жидкий проявитель для капиллярной дефектоскопи и, включающий ка олин, бентонит в Na-форме, поверхностно-активное вещество и воду, отлича>ощийся тем, что, с целью повышения чувствительности проявителя и улучшения технологичности, в его состав введены спирт жирного ряда и нитрит натрия.

2. Проявитель по п. 1, отличающийся тем, 10 что компоненты взяты в следующем соотношении, вес, %: каолин 20,00 — 1,00 бентонит в NB-форме 0,50 — 2,50 поверхностно-активное вещество 0,01 — 0,50 спирт 50,00 — 5,00 нитрит натрия 0,10 — 5,50 вода 29,39 — 85,50
