Автомат резервного переключения потребителей

Автомат резервного переключения потребителей

Иллюстрации

Показать все

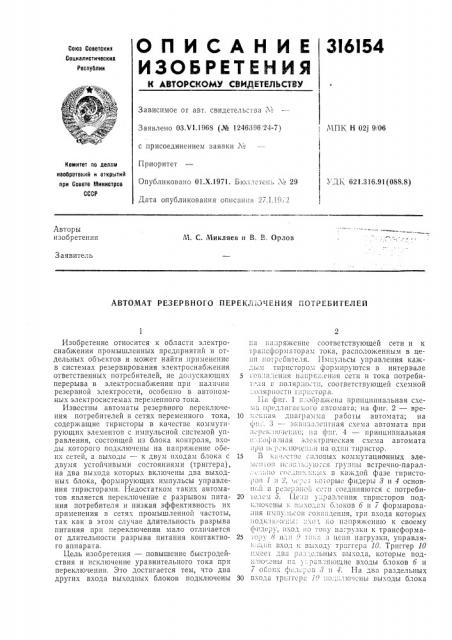

Реферат



316154

Предмет изобретения

Автомат резервного переключения потребителей в сетях переменного тока, содержащий тир исторы в качестве коммутирующих элементов с импульсной системой управления, состоящей из блока контроля, входы которого подключены на напряжение обеих сетей, а выходы — к двум входам блока с двумя ус1ойчивыми состояниями (триггера), на два выхода которых включены два выходных блока, формирующих импульсы управления тиристорами, отличаоа ийся тем, что, с целью повышения быстродействия и исключения уравнительного тока при переключении, два других входа выходных блоков подключены на напряжение соответствующей сети и к трансформаторам тока, расположенным в цепи потребителя, причем импульсы управления каждым тиристором формируются в интервале совпадения напряжения сети и тока потребиN теля в полярности, соответствующей схемной полярности тирпстора.

316154 фиг .7

Составитель К. Фотина

Редактор А. Пейсоченко

Текред Л. Куклина

Корректоры: Е. Усова и А. Васил ьев а

Типография, пр. Сапунова, 2

Заказ 3828/9 Изд. M 1726 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР

Москва, уК-35, Рау пская наб., д. 4, 5
