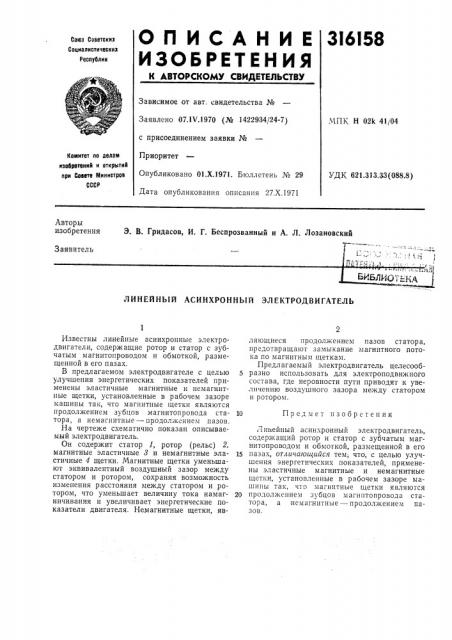

ОГ)ИСАНИЕ 3I6I58

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Ресоублик

Зависимое от авт. свидетельства №

Заявлено 07. IV.1970 (№ 1422934/24-7) с присоединением заявки №

Приоритет

Опубликовано 01.Х.1971. Бюллетень № 29

Дата опубликования описания 27.Х.1971

МПК Н 02k 41/04

Комитет ло делам изобретеиий и открытий ори Совете Министров

СССР

УДК 621.313,33(088.8) Авторы изобретения

Э. В. Гридасов, И. Г, Беспрозванный и А. Л. Лозановский

Заявитель

ЛИНЕЙНЪ|Й АСИНХРОННЫЙ ЭЛЕКТРОДВИГАТЕЛЬ

Предмет изобретения

Известны линейные асинхронные электродвигатели, содержащие ротор и статор с зубчатым магнитопроводом и обмоткой, размещенной в его пазах.

В предлагаемом электродвигателе с целью улучшения энергетических показателей применены эластичные магнитные и Hpìàãíèòные щетки, установленные в рабочем зазоре машины так, что магнитные щетки являются продолжением зубцов магнитопровода ста- 10 тора, а немагнитные — продолжением пазов.

На чертеже схематично показан описываемый электродвигатель.

Он содержит статор 1, ротор (рельс) 2, магнитные эластичные 8 и немагнитные эла- 1S стичные 4 щетки. Магнитные щетки уменьшают эквивалентный воздушный зазор между статором и ротором, сохраняя возможность изменения расстояния между статором и ротором, что уменьшает величину тока намаг- 20 ничивания и увеличивает энергетические показатели двигателя. Немагнитные щетки, являющиеся продолжением пазов статора, предотвращают замыкание магнитного потока по магнитным щеткам.

Предлагаемый электродвигатель целесообразно использовать для электроподвижного состава, где неровности пути приводят к увеличению воздушного зазора между статором и ротором.

Л инейный асинхронный электродвигатель, содержащий ротор и статор с зубчатым магнитопроводом и обмоткой, размещенной в его пазах, отличающийся тем; что, с целью улучшения энергетических показателей, применены эластичные магнитные и немагнитные щетки, установленные в рабочем зазоре машины так, что магнитные щетки являются продолжением зубцов маги нтопровода статора, а немагнитные — продолжением пазов.
