Реферат



М 31635

Класс 42f, 14

>!

" г

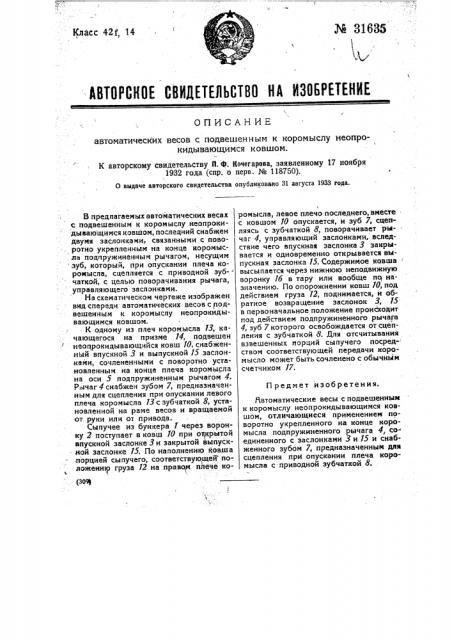

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ автоматических весов с подвешенным к коромыслу неопрокидывающимся ковшом.

К авторскому свидетельству П. ф. Кочегарова, заявленному 17 ноября

1932 года (спр. о перв. № 118750).

О выдаче авторского свидетельства опубликовано 31 августа 1933 года.

Предмет изобретения.

В предлагаемых автоматических весах с подвешенным к коромыслу неопрокидывающимся ковшом, последний снабжен двумя заслонками, связанными с поворотно укрепленным на конце коромысла подпружиненным рычагом, несущим -,зуб, который, при опускании плеча коромысла, сцепляется с приводной зуб- чаткой, с целью поворачивания рычага, управляющего заслонками.

На схематическом чертеже изображен вид спереди автоматических весов с;подвешенным к коромыслу неопрокидывающимся ковшом.

K одному из плеч коромысла 13, качающегося на призме 14, подвешен неопрокидывающийся ковш 10, снабженнЬ|й впускной 3 и выпускной 15 заслонками, сочлененными с поворотно установленным на конце плеча коромысла на оси 5 подпружиненным рычагом 4.

Рычаг 4 снабжен зубом 7, предназначенным для сцепления при опускании левого плеча коромысла 13 с зубчаткой.8, установленной на раме весов и вращаемой от руки или от привода.

Сыпучее из бункера 1 через воронку 2 поступает в ковш 10 при открытой впускной заслонке Зи закрытой выпускной заслонке 15. По наполнению ковша порцией сыпучего, соответствующей положению груза 12 на право м плече коЪ (3 ромысла, левое плечо последнего, вместе с ковшом 10 опускается, и зуб 7, сцепляясь с зубчаткой 8, поворачивает рычаг 4, управляющий заслонками, вследствие чего впускная заслонка 3 закрывается и одновременно открывается выпускная заслонка 15. Содержимое ковша: высыпается через нижнюю неподвижную воронку 16 в тару или вообще nq назначению. По опорожнении ковш 10, под действием груза 12, поднимается, и обратное возвращение заслонок 3, 15. в первоначальное положение происходит под действием подпружиненного рычага

4, зуб 7 которого освобождается от сцепления с зубчаткой 8. Для отсчитывания взвешенных порций сыпучего посред-: ством соответствующей передачи коромысло может быть сочленено с обычным счетчиком 17. йвтоматические весы с подвешенным к коромыслу неопрокидывающимся ковшом, отличающиеся применением поворотно укрепленного на конце коромысла подпружиненного рычага 4, соединенного с заслонками 3 и 15 и снабженного зубом 7, предназначенным для сцепления при опускании плеча коромысла с - приводной зубчаткой 8.

Ф

И авторскому свидетельству П. Ф. Бочегаровь М 3l635
