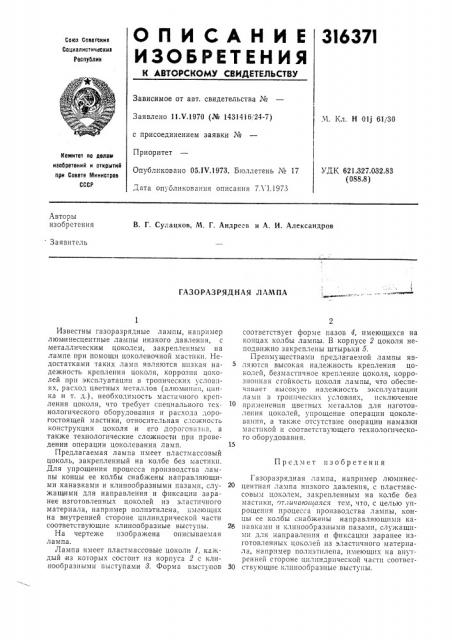

О П И С А Н И Е 31637l
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВКДЕТЕЛЬСТВУ
Союз Саветскик
Социалистичаскив
Республик
Зависимое от авт. свидетельства №
Заявлено 11.Ч.1970 (№ 1431416!24-7) с присоединением заявки №
Приоритет
Опубликовано 05.1V.1973. Бюллетень № 17 ,: ата опубликования описания 7Л 1.1973
М. Кл. Н Olj 61j30
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621.327.032.83 (088.8) Авторы изобретения
В. Г. Сулацков, М. Г. Андреев и А. И. Александров
Заявитель
ГАЗОРАЗРЯДНАЯ ЛАМПА
Предмет изобретения
Известны газоразрядные лампы, например люминесцентные лампы низкого давления, с металлическим цоколем, закрепленным на лампе при помощи цоколевочной мастики. Недостатками таких ламп являются низкая надежность крепления цоколя, коррозия цоколей при эксплуатации в тропических услов:Iях, расход цветных металлов (алюми1Ц1Я, цинка и т. д.), необходимость мастичного крепления цоколя, что требует специального Iexнологического оборудования и расхода дорогостоящей мастики, относительная сложность
Ko?IcTpукции цОкОля и его дорогов11зн а, а также технологические сложности при проведении операции цоколевания ламп.
Предлагаемая лампа имеет пластмассовый цоколь, закрепленный на колбе без мастики.
Для упрощения процесса производства лампы концы ее колбы снабжены направляющими канавками и клинообразными пазами, служащими для направления и фиксации заранее изготовленных цоколей из эластичного материала, например полиэтилена, имеющих на внутренней стороне цилиндрической части соответствующие клинообразные выступы.
На чертеже изображена описываемая лампа.
Лампа имеет пластмассовые цоколи 1, каждый из которых состоит из корпуса 2 с клинообразными выступами 3. Форма выступов соответствует форме пазов 4, имеющихся на концах колбы лампы. В корпусе 2 цоколя неподвижно закреплены штырьки б.
Преимуществами предлагаемой лампы являются высокая надежность крепления цоколей, безмаст1Р1ное крепление цокОля, коррозпонная стойкость цоколя лампы, что обеспечивает зысокую надежность эксплуатации ламп в тропических условиях, исключение применения цветных металлов для изготовления цоколей, упрощение операции цоколеьания, а также отсутствие операции намазки мастикой и соответствующего технологического оборудования.
Газоразрядная лампа, например люмннесцентная лампа низкого давления, с пластмассовым цоколем, закрепленным на колбе без мастики, отличающаяся тем, что, с целью упрощения процесса производства лампы, концы ее колбы снабжены направляющими ка25 павками и клинообразными пазами, служащими для направлеш?я и фиксации заранее изготовленных цоколей 13 эластичного материала, например полиэтилена, имеющих на внутренней сгороне цилиндрической части соответ30 ствующие клинообразные выступы.
Составигедь М. Лойш
Тсхрсд 3. Тараненко
Редактор А. Пейсоченко
Корректор О. Усова
Заказ !621,5 Изд. М 467 Тираж 780 Подписное
ЦНИИПИ Комитета по делам изобрстешш и открытий при Совете Мипистров СССР
Москва, К-35, Раушская аб., д. 4;5
Типография, пр. СапуiloBB, 2
