М 31633

Класс 42f, 16

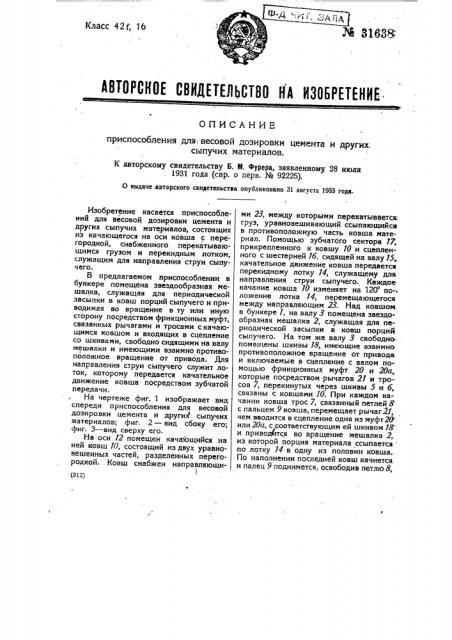

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ приспособления для: весовой дозировки цемента и других, сыпучих материалов.

К авторскому свидетельству Б. М. Фурера, заявленному 28 июля

1931 года (спр. о перв. ¹ 92225).

0 выдаче авторского свидетельства опубликовано 31 августа 1933 года.

<з1г) Изобретение касается приспособлений для весовой дозировки цемента и других сыпучих материалов, состоящих из качающегося на оси ковша с перегородкой, снабженного перекатывающимся грузом и перекидным лотком, служащим для направления струи сыпучего.

В предлагаемом приспособлении в бункере помещена звездообразная мешалка, служащая для периодической засыпки в ковш порций сыпучего и приводимая во вращение в .ту или иную сторону посредством фрикционных муфт, связанных рычагами и тросами скачающимся ковшом и входящих в сцепление со шкивами, свободно сидящими на валу мешалки и имеющими взаимно противоположное вращение от привода. Для направления струи сыпучего служит лоток, которому передается качательное движение ковша посредством зубчатой передачи.

На чертеже фиг. 1 изображает вид спереди приспособления для весовой дозировки цемента и других сыпучих материалов; фиг. 2 — вид сбоку его; фиг. 3 — вид сверху его.

На оси 12 помещен качайщийся на ней ковш 70, состоящий из двух уравновешенных частей, разделенных перегородкой. Ковш снабжен направляющиI ми 23, между которыми перекатывается: груз, уравновешивающий ссыпающийcs в противоположную часть ковша материал. Помощью зубчатого сектора 17, прикрепленного к ковшу 10 и сцепленного с шестерней 16, сидящей на валу 15,. качательное движение ковша передается перекидному лотку 14, служащему для направления струи сыпучего. Каждое качание ковша 10 изменяет на 120 по-ложение лотка 74, перемещающегося между направляющим 23. Над ковшом. в бункере 1, на валу 3 помещена звездообразная мешалка 2, служащая для периодической засыпки в ковш порций сыпучего. На том же валу 3 свободно помещены шкивы 18, имеющие взаимно противоположное вращение от привода и включаемые в сцепление с валом помощью фрикционных муфт 20 и 20а, которые посредством рычагов 21 и тросов 7, перекинутых через шкивы 5 и о, связаны с ковшами 10. При каждом качании ковша трос 7, связанный петлей 8 с пальцем 9 ковша, перемещает рычаг21, чем вводится в сцепление одна из муфт20 или 20а, с соответствующим ей шкивом 18 и привод4тся во вращение мешалка 2,. из которой порция материала ссыпается по лотку 14 в одну из половин ковша.

По наполнении последней ковш качнется. и палец 9 поднимется, освободив петлй 8, вследствие чего пружина 19 (фиг. 3) выключит муфту и вращение мешалки2

".прекратится. При дальнейшем повороте

:ковша лоток перекинется на 120, а

-трос 7, прикрепленный к другой поло-, вине ковша, включит соответствующую

-:муфту в сцепление с другим шкивом 18, который приведет во вращение мешалку 2 в противоположную сторону и т. д.

По бокам весового ковша помещены

;.регулируемые тормозные пружины 24, «предназначенные для удержания ковша

"от преждевременного наклона в противоположную сторону. Выпуск отвешен :ного материала из ковша 10 произво.дится через затворы 11.

Предмет изо6 ретения.

1. Приспособление для весовой дози,;:ровки цемента и других сыпучих матедзиалов, состоящеа из качающегося на

I оси ковша с перегородкой, снабженного перекатывающимся грузом и перекидным лотком, служащим для направления струи сыпучего, отличающееся тем, что для периодической засыпки в ковш порций сыпучего применено приспособление, состоящее из звездообразной мешалки 2 (фиг . 1), получающей вращение в ту или иную сторону помощью фрикционных муфт 20 и 20а (фиг. 2), находящихся на валу. 3 мешалки 2 и включаемых в сцепление, помощью рычагов 21 (фиг. 1 и 3) и тросов 7 (фиг. 1), со шкивами 18 (фиг. 2, 3), имеющими взаимно противоположное вращение от привода.

2. В приспособлении по п. 1 применение зубчатой передачи 17, 1б (фиг. 1) для передачи качательного движения ковша 10 лотку 14, служащему для направления струи сыпучего в ту или иную часть ковша.
