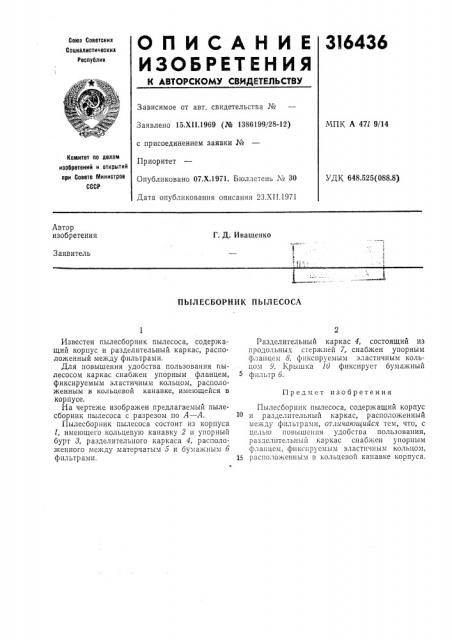

О Il И С А Н И Е 3I6436

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

МПК А 47! 9/14

Заявлено 15.XII.1969 (М 1386199/28-12) с присоединением заявки №

Приоритет

Опубликовано 07.Х.1971. Бюллетень ¹ 30

Дата опубликования описания 23.XI I.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 648.525(088.8) Автор изобретения

Г. Д, Иващенко

\

1

Заявитель

ПЪ|ЛЕСБОРНИК ПЫЛЕСОСА

Предмет изобретения

Известен пылесборник пылесоса, содержащий корпус и разделительный каркас, расположенный между фильтрами, Для повышения удобства пользования пылесосом каркас снабжен упорным фланцем, фиксируемым эластичным кольцом, расположенным в кольцевой канавке, имеющейся в корпусе.

На чертеже изображен предлагаемый пылесборник пылесоса с разрезом по А — А.

Пылесборник пылесоса состоит из корпуса

1, имеющего кольцевую канавку 2 и упорный бурт 8, разделительного каркаса 4, расположенного между матерчатым б и бумажным б фильтрами, Разделительный каркас 4, состоящий из продольнык стержней 7, снабжен упорным флапцем 8, фиксируемым эластичным кольцом 9. Крышка !О фиксирует бумажный фильтр б.

Пылесборник пылесоса, содержащий корпус и разделительный каркас, расположенный между фильтрами, от.гичаюигийся тем, что, с целью повышения удобства пользования, разделительный каркас снабжен упорным флапцем, фиксируесгыг| эластичным кольцом, 15 расположeггнызг В кольцевой канавке корпуса.

3I6436

А -А

Составитель T. Богданова

Редактор Н. Старостина Тскрсд А. А. Камын никова Корректор О. И. Волкова и О. Б. Тюрина

Заказ 3454/3 Изд. ЛЪ 1453 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35. Раугпская наб., д. 4, 5

Типографии, пр. Сапунова, 2
