316477

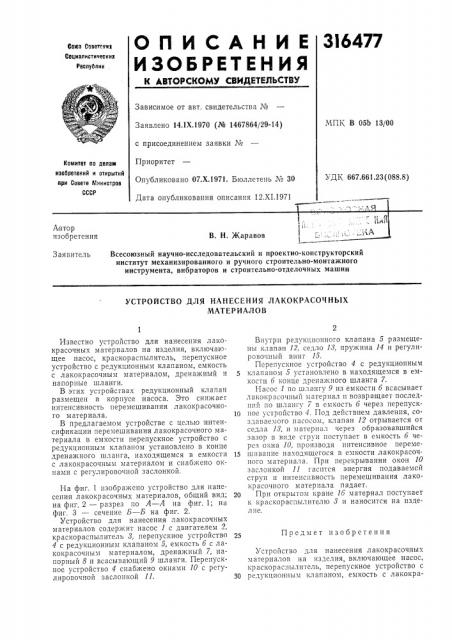

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сею Советскиз
Социо IHCTMVBCNMl
Республик .
Зависимое от авт. свидетельства №
МПК В 05Ь 13/00
Заявлено 14.IX.1970 (№ 1467864/29-14) с присоединением заявки ¹
Приоритет
Опубликовано 07.Х.1971. Бюллетень ¹ 30
Дата опубликования описания 12.XI.1971
Комитет оо аелви изобретений и открытий ори Совете Министров
СССР
УДК 667.661.23(088.8) . «Ь3
Автор изобретения
В. Н. Жаравов
Заявитель
Всесоюзный научно-исследовательский и проектно-конструкторский институт механизированного и ручного строительно-монтажного инструмента, вибраторов и строительно-отделочных машин
УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ЛАКОКРАСОЧНЫХ
МАТЕРИАЛОВ
Известно устройство для нанесения лакокрасочных материалов на изделия, включающее насос, краскораспылитель, перепускное устройство с редукционным клапаном, емкость с лакокрасочным материалом, дренажный ч напорные шланги.
В этих устройствах редукционный клапан размещен в корпусе насоса. Это сни>каег интенсивность перемешивания лакокрасочного м атер и ал а.
В предлагаемом устройстве с целью интенсификации перемешивания лакокрасочного материала в емкости перепускное устройство с редукционным клапаном установлено в конце дренажного шланга, находящемся в емкости с лакокрасочным материалом и снабжено окнами с регулировочной заслонкой.
На фиг. 1 изображено устройство для нанесения лакокрасочных материалов, общий вид; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — сечение Б — Б на фиг. 2.
Устройство для нанесения лакокрасочных материалов содер>кит насос 1 с двигателем 2, краскораспылитель 8, перепускное устройство
4 с редукционным клапаном 5, емкость б с лакокрасочным материалом, дренажный 7, напорный 8 и всасывающий 9 шланги. Перепускное устройство 4 снабжено окнами 10 с регулировочной заслонкой 11.
Внутри редукцпонного клапана 5 размещены клапан 12, седло 18, пружина 14 и регулигй
Перепускное устройство 4 с редукционным
5 клапаном 5 установлено в находящемся в емкости 6 конце дренажного шланга 7.
Насос 1 по шлангу 9 из емкости б всасывает лакокрасочпый материал и возвращает последний по шлангу 7 в емкость 6 через перепуск1о ное устройство 4. Под действием давления, создаваемого насосом, клапан 12 отрывается от седла 13, и материал через образовавшийся зазор в виде струи поступает в емкость 6 через окна 10, производя интенсивное переме15 шпвание находящегося в емкости лакокрасочного материала. При перекрывании окон 10 заслонкой 11 гасится энергия подаваемой струи и интенсивность перемешивания лакокрасочного материала падает.
20 При открытом кране 16 материал поступает к краскораспьtëèòåëþ 3 и наносится на издел ие.
25 Предмет изобретения
Устройство для нанесения лакокрасочных материалов на изделия, включающее насос, краскораспылитель, перепускное устройство с
30 редукцпонным клапаном, емкость с лакокра316477 о
Составите.п, Б. Спивак
Редактор Е. Дайч
Текрсд T. T. Ускова
Корректор И. М. Шматова
Заказ 3152г1 Изд. ¹ 1300 Тира»к 473 Подпнсио
ЦИИИПИ Комитета по дедаii изобретений и открытий при Совете Министров CCCP
Москва, Ж-35, Раушская наб., д. 4,5
Типограгрии, пр. Сапунова, 2
СОЧНВЕЫ ЫЯТЕ ЭИЯЛОЫ, Д ЭЕНЯЕКНЫ11 И НЯ:1О ЭНВЕС шланги, отлииаюи1еес51 тсы, что, с цельЕО IIII тенсификации переыешивания лакокрясочного материала в емкости, перепускное устройство с редукеЕнонпыы клапаном ус"BHQBëåHO в пякод51щеыс11 в емкости с лякоке асо -!ныы 51ятер 1l ÿ.tI Î ì ко н ц е д Й е н а и(н о ГО ш:1 я н Г я и с н я О; и е н О окнаыи с регулировочной заслонкой.
