Способ непрерывной прокатки труб на длинной подвижной оправке

Способ непрерывной прокатки труб на длинной подвижной оправке

Иллюстрации

Показать все

Реферат

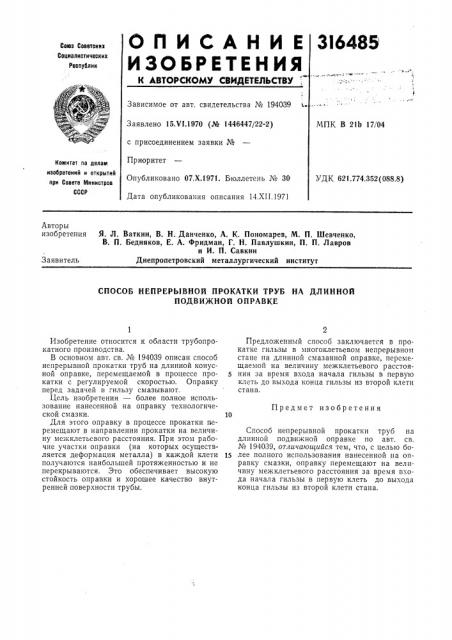

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3I6485

Союз Советских

Социалистических

Ресоублик

Зависимое от авт. свидетельства № 194039

Заявлено 15.VI.1970 (№ 1446447/22-2) с присоединением заявки №

Приоритет

Опубликовано 07.Х.1971. Бюллетень ¹ 30

Дата опубликования описания 14.XII.1971

МПК В 21Ь 17/04

Комитет оо делам изобретений н открытий лри Совете Министров

СССР

УДК 621.774.352(088.8) Авторы изобретения

Я, Л. Ваткин, В. Н. Данченко, А. К. Пономарев, М. П. Шевченко, В. П. Бедняков, Е. А. Фридман, Г. Н. Павлушкин, П. П. Лавров и И. П. Савкин

Днепропетровский металлургический институт

Заявитель

СПОСОБ НЕПРЕРЫВНОЙ ПРОКАТКИ ТРУБ НА ДЛИННОЙ

ПОДВИЖНОЙ ОПРАВКЕ

Предмет изобретения

Изобретение относится к области трубопрокатного производства.

В основном авт, св. № 194039 описан способ непрерывной прокатки труб на длинной конусной оправке, перемещаемой в процессе прокатки с регулируемой скоростью. Оправку перед задачей в гильзу смазывают.

Цель изобретения — более полное использование нанесенной на оправку технологической смазки.

Для этого оправку в процессе прокатки перемещают в направлении прокатки на величину межклетьевого расстояния. При этом рабочие участки оправки (на которых осуществляется деформация металла) в каждой клети получаются наибольшей протяженностью и не перекрываются. Это обеспечивает высокую стойкость оправки и хорошее качество внутренней поверхности трубы.

Предложенный способ заключается в прокатке гильзы в многоклетьевом непрерывном стане на длинной смазанной оправке, перемещаемой на величину межклетьевого расстояS ния за время входа начала гильзы в первую клеть до выхода конца гильзы из второй клети стана.

Способ непрерывной прокатки труб на длинной подвижной оправке по авт. св. № 194039, отличаюитийся тем, что, с целью бо1 лее полного использования нанесенной íà оправку смазки, оправку перемещают на величину межклетьевого расстояния за время Входа начала гильзы в первую клеть до выхода конца гильзы из второй клети стана.
